型鋼橋梁伸縮縫 陸韻 模數式伸縮縫 類型
橋梁伸縮裝置選用原則：橋面鋪裝層厚度≥80mm　伸縮量≤80mm。無縫伸縮縫。自動清理縫內垃圾。多組式橋梁伸縮縫裝置由邊梁、中梁、位移控制箱、承壓支座、壓緊支座、錨固構件和密封橡膠膠帶組成，每組位移為0-80mm,根據橋梁實際位移量要求確定組數，目前大位移量可達2000mm。

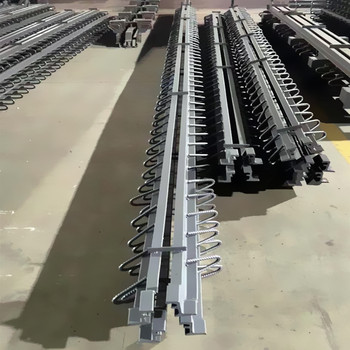

多組式橋梁伸縮縫產品特點： 多組式伸縮縫由邊梁、中梁、支承橫梁、位移控制箱、承壓支座、壓緊支座、錨固構件和密封橡膠帶組成，每組位移均為0-80mm，根據橋梁實際位移量要求確定組數，目前大位移量可達1200mm。主要形式有：XF型斜向支承式伸縮裝置。SSFB型直向支承式伸縮裝置。多組式伸縮縫采用異型鋼材高度僅50MM，結構簡單，安裝方便，具有明顯的安全性、舒適性和耐久性。適用于橋面鋪裝層厚高度等于或大于80mm的各種梁既方便舊橋伸縮裝置更換，又可供新橋修建時選用。
1.伸縮縫堅固可靠：本伸縮縫的邊梁及中梁采用16Mn鋼軋制而成，能承受大流量、大噸位車輛的垂直荷載與水平?jīng)_擊。其錨固構件同梁體、橋臺的預埋鋼筋焊接牢固，能將車輛荷載可靠地傳遞至墩臺，結構合理、堅固，適用于設計荷載汽—超20，掛—120之橋梁。
2.本伸縮縫具有伸縮靈敏的特點：本裝置多組縫的位移控制系統由橡膠彈簧、四氟承壓支座等彈性元件或斜向支承構件組成，各組位移均勻，伸縮摩阻力小。
3.橋面平順、行車舒適：本伸縮縫裝置既能梁體的自由伸縮位移，又能使橋面接縫形成一個平順整體，行車平穩舒適。
4.止水防蝕：嵌裝于每組鋼梁溝槽內的氯丁橡膠密封條。按橋?qū)捳麠l加工，具良好的彈性變形與防水防塵功能；能有效保護伸縮裝置內部構件及梁底支座免受浸蝕。
大位移模數式伸縮縫是我國90年代推向市場的升級換代產品，以國產熱軋異型鋼材和密封橡膠帶為主要材料裝配而成。其結構合理使用壽命長，安裝養護方便，優于板式橡膠縫。大位移模數式伸縮裝置分為兩種型式：?jiǎn)谓M式伸縮縫與多組式伸縮縫。單組式伸縮縫由型鋼、錨固構件和密封橡膠帶組成，允許位移量為0~120mm，主要型式有：GQF-C-40，60,80型、QMF（SSF）-80型、SD-80、100、120型等,產品適用于大流量交通地段的公路、城市橋梁、高架道路與立交工程。
