| 供應商 | 上海祝捷電氣科技有限公司 店鋪 |
|---|---|
| 認證 | |
| 報價 | 人民幣 1.00元每臺 |
| 品牌 | 祝捷電氣 |
| 型號 | LW30-72.5-3150-31.5 |
| 產地 | 浙江 |
| 關鍵詞 | LW30-66,LW30-72.5,66KV六氟化硫斷路器,72.5KV六氟化硫斷路器 |
| 所在地 | 上海松江區 |

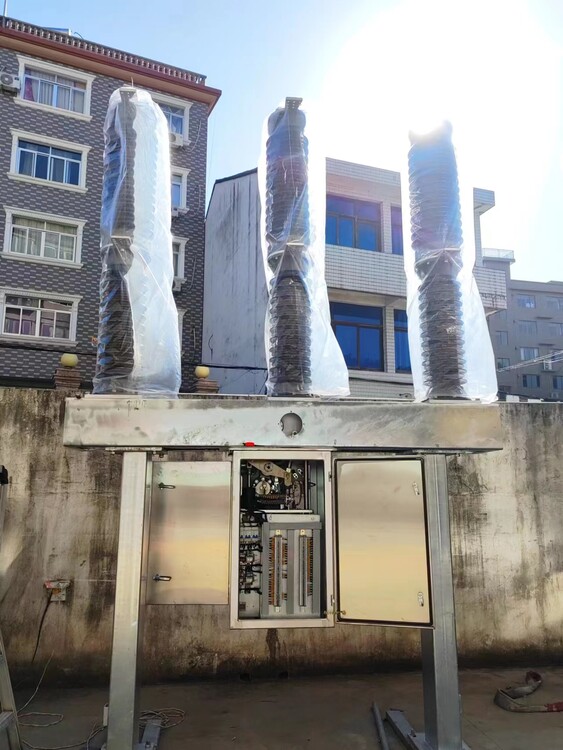

LW30-66-72.5/3150-31.5戶外66KV六氟化硫斷路器祝捷電氣LW30-66-72.5/3150-31.5戶外66KV六氟化硫斷路器祝捷電氣LW30-66-72.5/3150-31.5戶外66KV六氟化硫斷路器祝捷電氣LW30-66-72.5/3150-31.5戶外66KV六氟化硫斷路器祝捷電氣
（3-11）滅弧室瓷套；（3-12）動觸頭；（3-13）六氟化硫氣體； （3-14）壓氣缸；（3-15）活 塞；（3-16）中間觸指；
（3-17）支柱瓷套；（3-18）絕緣操作桿。
3.2.2 工作原理
a. 合閘狀態見圖 3（A）
斷路器在合閘狀態時，電流由上接線端子板（3-1）通過靜觸 指（3-4）主觸頭（3-12）、氣缸（3-14）、中間觸指（3-16）和中
間法蘭（3-8）流至下接線端子板（3-1）。
b. 分閘操作及滅弧室動作原理見圖 3（B）和圖 1
分閘操作時，絕緣操作桿（3-18）在彈簧機構（2-9）的操動 下，使主觸頭（3-12）及與之相連的氣缸（3-14）一起快速向下 運動。壓氣缸（3-14）與活塞桿（3-7）之間的六氟化硫氣體被壓 縮， 靜觸指（3-4）與動觸頭（3-12）分離， 電流被轉移至動弧觸 頭（3-6）與靜弧觸頭（3-3）上。隨著主觸頭（3-12）繼續向下 運動， 動、 靜弧觸頭分離， 并產生電弧， 電弧在噴口（3-5）喉道 內燃燒堵塞噴口喉道， 電弧被上游區的壓力吹向活塞桿（3-7）內。 當噴口喉道快速離開靜弧觸頭時，被壓縮的六氟化硫氣體處于臨 界壓力并以音速?gòu)暮淼绹姵?，產生強烈的噴吹作用， 電流過零瞬 間使電弧迅速熄滅。電弧熄滅后由于主觸頭繼續向下運動，吹噴
作用持續進行，了開斷后的去游離，使介質恢復強度迅速增強。
c. 合閘操作
合閘操作時，絕緣操作桿（3-18）向上運動，主觸頭與氣缸（3- 14）及可動部件亦向上運動，六氟化硫氣體迅速進入氣缸（3-14）
內，動、靜觸頭接觸，合閘操作完成。
3.3 彈簧操動機構
斷路器分、 合閘操動機構為彈簧操作機構， 其結構與動作原理
