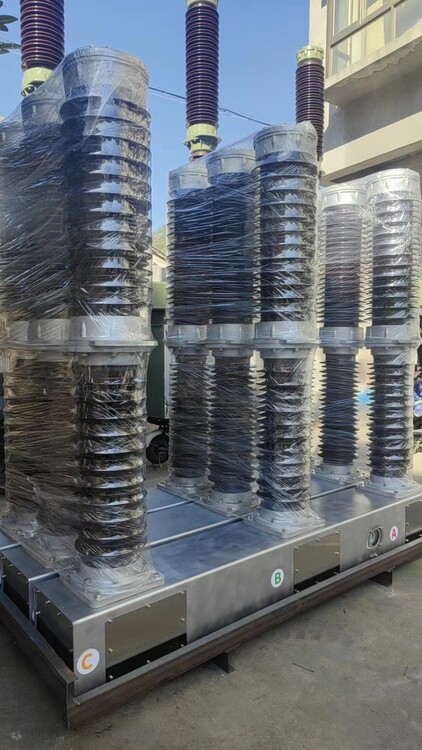

72.5KV六氟化硫斷路器LW36-66-72.5/T2500-31.5祝捷電氣
表 2 斷路器調整后應達到的技術要求
序號 | 項目 | 單位 | 技術要求 | 備注 | |
1 | 動觸頭的行程 | mm | 150 | + 2 - 5 | 出廠前調整 |
2 | 觸頭的滑觸行程 | mm | 27±2 | 出廠前調整 | |
3 | 三極分閘不同期 | S | ≤0.002 | 出廠前調整 | |
4 | 三極合閘不同期 | S | ≤0.004 | 出廠前調整 | |
5 | 每極主回路電阻值 | μΩ | ≤50 | 不包括接線端子板 | |
3. 產品的結構及工作原理
3.1 總體結構及外形布置

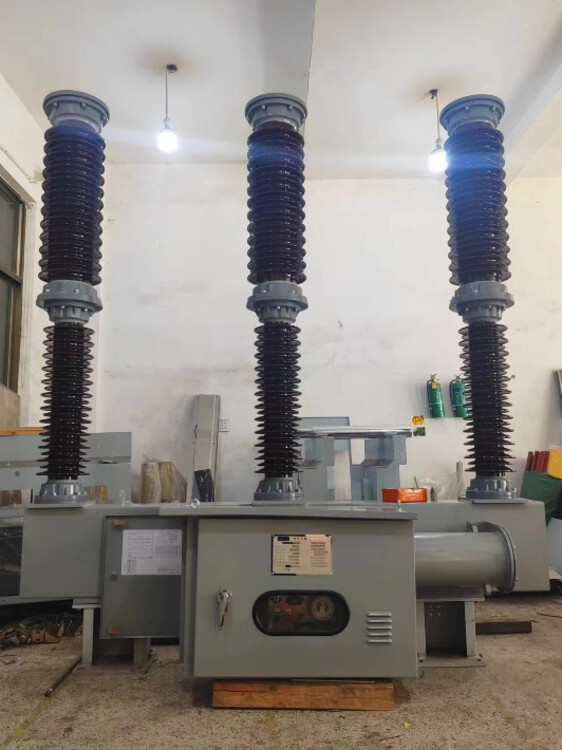

斷路器三極總體布置外形見圖 2
斷路器三極組裝在一個框架上，每極一柱單斷口，配有 CT15 型彈簧機構。三極滅弧室的所有可動部件都機械地連接到彈簧操
作機構上。
分閘操作由分閘彈簧完成。合閘操作則由電動機通過棘輪連
桿儲能的合閘彈簧來完成。
斷路器由接線端子板（2-1），滅弧室（2-2），支柱瓷套（2-3，）
框架（2-4），控制箱（2-5），支架（2-6），電纜管（2-7）等組成。
電氣控制、保護、信號裝置和六氟化硫氣體壓力監視系統及彈 簧機構均放置控制箱（2-5）內。滅弧室（2-2）與支柱瓷套（2-3） 內腔相通，內部充有 20℃時 0.50MPa 額定壓力的六氟化硫氣體， 并由氣體管路與控制箱內的氣體密度控制器（2-10）相連。當六 氟化硫氣體壓力下降至 20℃時 0.45MPa 時發出報警信號應進行補 氣；當六氟化硫氣體壓力下降到 20℃時 0.40MPa 時，斷路器分、
合閘閉鎖。
