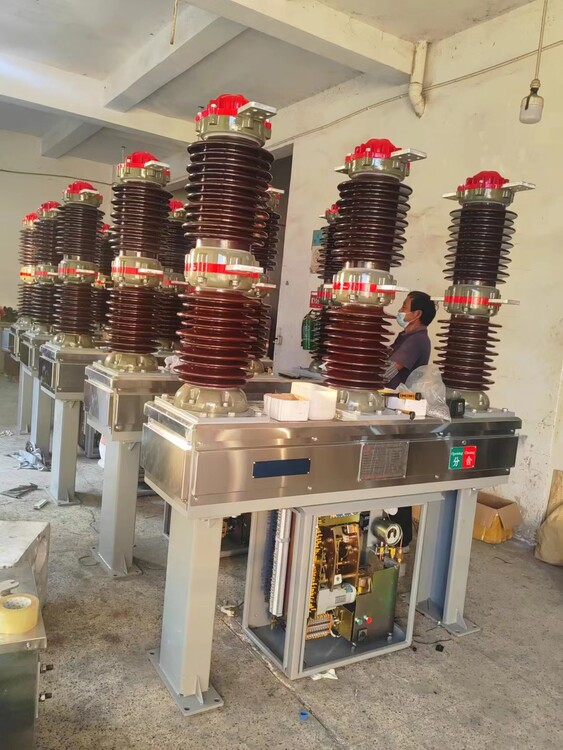

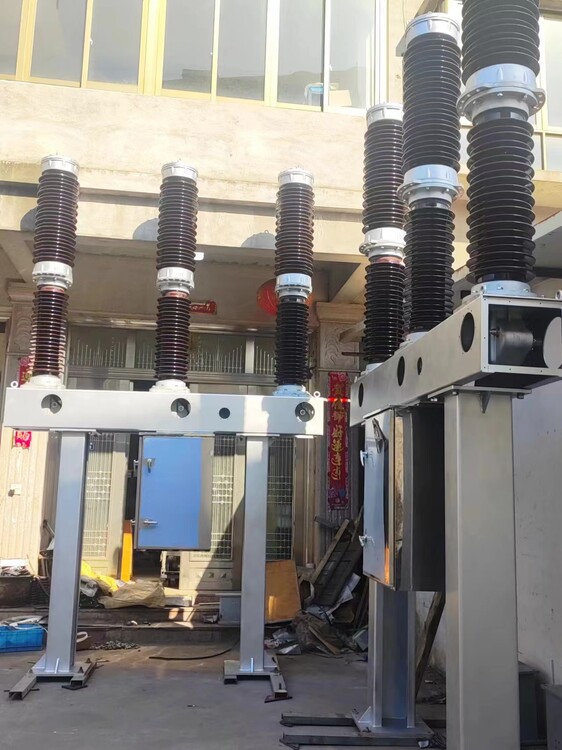

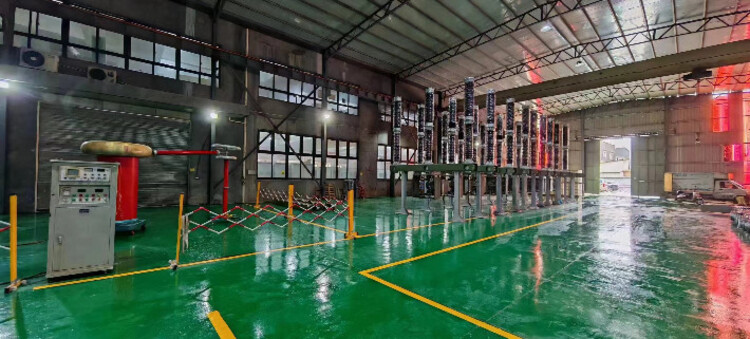

LW36-40.5-66-126-145/1250-31.5戶外35-110SF6斷路器
4.1.4 基礎安裝
如圖8 所示安裝M24 的基礎螺栓，螺栓應高出基礎面至少60mm。 基礎面應水平、平整、混凝土養生時間要充分。
支架安裝可利用Φ24 孔進行起吊，并用 M24 螺母固定在基礎 上，起吊和固定時應注意支架的方向和位置及水平度不大于 0.3/100。
4.1.5 框架安裝
將框架平穩地吊裝在已校好水平的兩個支架上，然后用 8 個 M20×45 的螺栓及墊圈，彈簧墊圈緊固。
4.1.6 斷路器本體的安裝
a. 檢查斷路器滅弧單元安裝配合標記
滅弧單元的序號和極號打印在下法蘭上，在確定相號位置時， 面對斷路器的控制箱正面，由左向右分別為 A、B、C 極。
斷路器滅弧單元與機構的配合是正確的， 已在制造廠進行調整 和試驗，不應再隨意調整。
b. 斷路器滅弧單元吊裝見圖 8
滅弧單元吊裝前應將框架上部法蘭盤上的三個防護蓋板及后 面的蓋板拆除。由于吊裝的滅弧單元較長且為脆性瓷件，因此吊 裝時應謹慎小心。
每極滅弧單元總長為 2400mm，重為 162kg，吊裝設備應滿足以 上要求。起吊時應在滅弧單元頂部的法蘭上對稱安裝吊環（見圖 8）再用尼龍繩（承載 2000kg）將滅弧單元垂直吊起，注意保護滅 弧單元下端不被碰撞，清理干凈后將下端拉桿向下拉至斷路器分 閘位置（如圖 3B）。
c. 滅弧單元與框架中的傳動拉板連接
用起員設備將滅弧單元裝在框架的法蘭上， 用 2 個 M12×55 的 螺栓與 4 個 M12 螺母、墊圈、彈性墊圈緊固，安裝時絕不允許發 生任何碰撞現象。然后將滅弧單元操作拉桿拉出與框架中的拉板 用Φ12 軸銷連接， 上好開口銷 4×24 且將兩腳分開（大于 60 度）。
d. 端子板連接
將滅弧單元的兩個起吊環拆下， 同時將滅弧室瓷套上下法蘭連
