橫梁式貨架結構
A、柱片：橫梁式貨架（貨位貨架）由兩根立柱、橫撐、斜撐以尼龍自鎖螺栓連接而成，組合式結構有效防止螺栓松動后引發貨架失穩，立柱上沖有雙排菱型孔，孔節距為75mm或50mm，所以橫梁掛接在立柱上可以75mm或50mm為單位上下自由調節。立柱截面由11~13個面構成，慣性距大、承載能力強、抗沖擊性能強，橫梁式貨架立柱采用了先自動沖孔后冷彎成型技術，避免了因立柱應力集中而可能導致立柱出現裂紋失效情況。為防止叉車等的碰撞，一般配有立柱保護。
B、橫梁：橫梁式貨架（貨位貨架）由兩只柱卡與橫梁桿焊接在一起，橫梁采用兩片特制的型抱焊梁焊接而成，使橫梁的上、下面厚度加厚一倍，這種結構根據鋼結構設計理論，充分利用了材料的抗載容量，具有重量輕，承載力強，成本低的特點。橫梁與立柱連接時配有特殊設計的帶耳片安全銷，帶耳片安全銷無法輕易拔出，可以確保橫梁在外力撞擊后不會脫落?！ぶ匦拓浖苡纸型斜P式貨架，具有承重大，高度適應范圍廣泛，機械存取，選取等特點，但空間利用率一般。
可存儲的物品種類豐富，配合托盤和各類附件，可解決絕大部分物料的存取問題。

橫梁式貨架結構組成：
1、橫梁式貨架由立柱、橫梁、橫撐、斜撐以及自鎖螺栓組裝而成，可以有效防止螺栓松動后引發貨架失穩；
2、橫梁式貨架橫梁采用特制的冷軋P型閉口梁；
3、橫梁式貨架結構具有簡單可靠、重量輕、承載力強、造價低的特點；
4、柱卡與立柱連接時配有設計安全銷，可以確保橫梁在外力撞擊下不會脫落
5、層板采用國際上做的條狀層板，具有承載力強、耐磨損、更換簡單、維修成本低廉的特點。

橫梁式貨架特點
1、橫梁式貨架結構簡單、可靠，可任意調整組合，出入庫不受物品先后順序的限制。廣泛應用于以托盤存儲、叉車存取的倉儲模式。
2、橫梁式貨架的柱片由立柱、橫撐、斜撐以螺栓連接而成。柱片與C型抱焊梁插接組成貨架框架，采用銷固定，結構簡單可靠。每層可以75mm或50mm步距上下自由調整。
3、橫梁式貨架可隨著得立柱、橫梁規格的大小決定層載要求，具有慣性矩大、層載能力強、抗沖擊性能強的特點，每層大層載在相對設計下可達5000kg/層。
4、橫梁式貨架單根立柱高度可達12米，托盤貨架的可塑型非常大，在托盤貨架基礎上搭建模具貨架、閣樓貨架、立體庫貨架等還可做成的油桶貨架等。
5、橫梁式貨架可有效的提高倉庫存儲高度，提高倉庫的空間使用率。適合各類型貨品存放。
6、橫梁式貨架外形更，防止叉車碰撞還可以增加立柱護腳、防撞桿。為了層載更還可在橫梁上安置橫梁擱擋、層板、網片跨梁等附屬設施。
7、橫梁式貨架造價低，安裝和操作都很方便，查找貨位容易，適用于任何搬運工具，因而是廣泛應用的一種貨架。
8、橫梁式貨架還可以配層板，可以是鋼板、密氨板或格柵網。以便使用不同尺寸的托盤。

橫梁式貨架是以托盤為載體承載貨物為目的的性倉庫貨架形式。每個托盤為一個貨位，所以又被稱為托盤式貨架。橫梁貨架主要由立柱片、橫梁組成。結構簡單，安全可靠?？梢愿鶕?jù)客戶托盤載重，托盤尺寸，倉庫可利用面積，叉車提升高度等制約因素提供不同的規格材料以供客戶選擇。

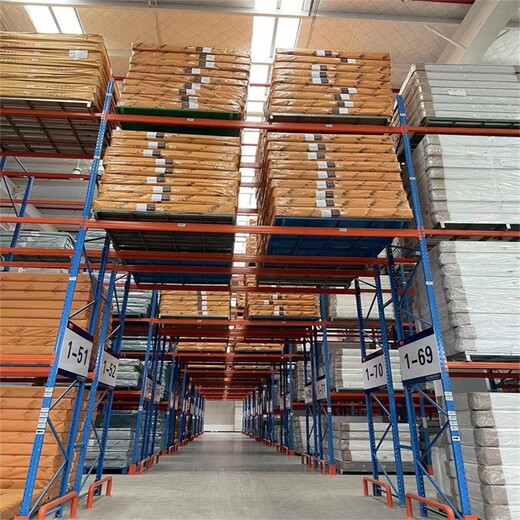

單列橫梁貨架叉車存取貨效果圖
橫梁式貨架的結構。橫梁貨架由立柱片、橫梁、安全銷、隔擋、防護措施、連接桿、過道梁等組成。
橫梁式貨架的結構
立柱片：由兩根立柱、橫撐、斜撐組成，由高強度螺栓鎖緊組合而成。

橫梁式貨架常用抱焊梁規格
隔擋：主要用于承托貨物，分散壓在梁上的重力。常見的有一字隔擋，工字隔擋，井字隔擋三種。
防護措施分為地面防護和高空防護。
地面防護：橫梁貨架一般都用叉車存取貨物，叉車在日常行走或作業過程中，難免碰撞貨架，此時安全防護措施就非常必要。
地面防護包括：護腳，和防撞護欄。護腳保護立柱底部。防撞護欄則是安裝在貨架端部，主要用于叉車在主通道行駛時碰撞貨架。

【倉儲橫梁式貨架】，又稱貨位式貨架，屬于托盤貨架類，在國內的各種倉儲貨架系統中為常見一種貨架形式。以立柱片+橫梁形式的全組裝結構，結構簡明有效。可根據存儲單元集裝設備的特性加裝如：隔檔、鋼層板（木層板）、倉儲橫梁式貨架金屬絲網層、倉儲籠導軌、油桶架等功能性附件，而層板貨架是由立柱組、橫梁以及層板組成的，也可以說層板貨架是橫梁式貨架的升級版，倉儲層板貨架可以儲存制衣原料、卷料、皮料等零件物料。
