預制艙二次屏柜布置要求
1）二次屏柜尺寸統一為2260×800×600mm；通信屏柜尺寸統一為2260×600×600mm。
2）屏柜門軸設置在右手側（面對屏柜），柜門打開角度應方便整裝置更換及安裝。二次線纜通道應采用金屬線槽，考慮抗干擾以及防電磁屏蔽措施。
3）屏柜底部預留線纜進出孔，強弱電應分開。艙體進出線電纜為底部鋪設方式時，應布置在防靜電地板與艙體地板之間，并安裝走向槽。預制艙內的一、二次線纜的敷設需有的線纜通道，且相互立、密閉。
4）艙內屏柜外觀統一，屏柜名稱、廠家名稱等標識的位置、字體、高度應全部保持一致。

預制艙式設備由預制艙體、設備屏柜（或機架）、艙體輔助設施等組成，在工廠內完成制作、組裝、配線、調試等工作，以箱房形式整體運輸至工程現場安裝。預制艙體，采用鋼結構箱房，艙內根據需要配置消防、安防、暖通、照明、通信、智能輔助控制系統、集中配線架（艙）等輔助設施，其環境應滿足變電站設備運行條件及變電站運行調試人員現場作業要求。

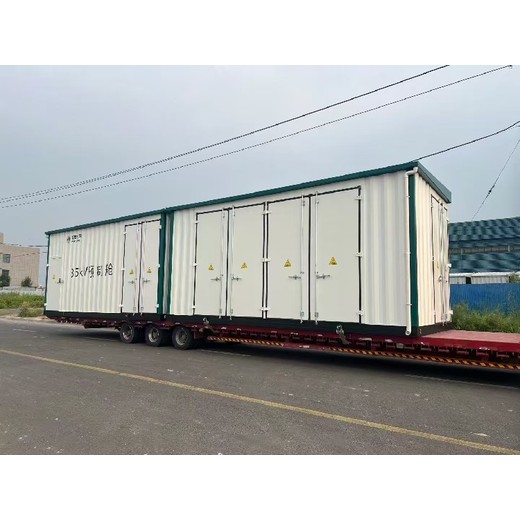

35KV高壓裝置預制艙，艙內主要包括進線柜、出線柜、SVG柜、PT柜、接地變柜等高壓設備。開關柜具有架空進出線、電纜進出線、母線聯絡等功能。主要用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用。

預制艙艙體接地
預制艙的艙體底架上應設接地導體，該接地導體上應設有與接地網相連接的固定接地端子，與預制艙內各設備接地和保護接地相連，并應有明顯的接地標志。接地端子為直徑不小于12mm的銅質螺栓。預制艙的金屬骨架，高配電裝置、低配電裝置和變壓器室的金屬支架均應有符合技術條件的接地端子，并與接地導體可靠地連接在一起。預制艙每臺艙體的底架外部應至少設有4個明顯的接地點，該接地點應采用銅板與可靠底架焊接，并配有直徑不小于12mm的銅質螺栓，以便現場進行艙體與基礎接地網的連接。
