光伏發電并網預制艙——為解決變電站傳統建設模式存在的現場施工量大、周期長、建設質量難以掌控、二次設備接線工作量大等問題，在傳統方案的基礎上進行優化，使用預制艙式組合二次設備，由廠家統一集成生產安裝，可提高設備集成度、大大減少現場工作量、節省變電站建筑面積、節約投資、提高工程建設質量。預制式二次組合設備艙由艙體、二次設備、空調、照明、消防、安防、圖像等設備構成，艙內所有設備均在工廠內完成相關接線及調試工作，并作為１個整體或2～3個單體運輸場。 為了滿足變電站設備運行的各種標準要求，以及滿足戶外運行的要求，預制艙整體需滿足抗干擾等級要求，抗震強度需大于8級以上。在預制艙頂部增加斜頂，預防積水和積雪；同時斜頂還可以減少箱頂陽光照射。 3.2預制艙的內部空間和結構 艙體內部由二次設備、空調、照明、消防、安防、圖像等設備構成，同時還需滿足設備運行和檢修人員的工作需求，需對艙體內部進行裝修，裝修材料選用防火防水材料，可在裝修材料和艙壁之間添加隔熱材料，阻擋陽光照射，箱體隔熱功能。艙內的照明、空調、可根據需求選擇不同的實現方式。為了有效的節約能源，可采用工作門狀態來開啟自動照明；艙內安裝工業空調和排風系統，可實時調整艙內的運行環境；由于目前都采用無人值守方式，艙內還需安裝安防、圖像、火災報警系統。接線布置可以安裝在裝修材料墻板內，也可以通過墻面明敷相應的管線。橫向的管線宜集成安裝在裝配式建筑的主梁板架內；豎向的管線可根據需要現場安裝 。

艙體宜采用雙坡屋頂結構，屋面坡度不小于5%，北方地區可適當增大屋面坡度，預防積水和積雪。屋面板應采用輕質高強，耐腐蝕，防水性能好的材料，中間層應采用不易燃燒，吸水率低、密度和導熱系數小，并有一定強度的保溫材料。
艙體屋面可采用有組織排水和自然散排兩種方式。當采用有組織排水時，排水槽及落水管與艙體配套供貨，現場安裝，落水管宜采用內置方式?？照{(diào)排水管宜采用暗敷或槽盒暗敷方式。
艙底板可采用花紋鋼板或環氧樹脂隔板。艙地面宜采用陶瓷防靜電活動地板，活動地板鋼支架應固定于艙底。防靜電活動地板高度宜為200～250mm，應方便電纜敷設與檢修。
二次設備用控制柜等在箱內沿預制艙長度方向放置，沿每列屏柜艙底板上布置兩根槽鋼（#5以上），與底板焊接作為控制柜安裝基礎，機柜底盤通過地腳螺栓與槽鋼固定，螺栓規格M12以上。

預制艙主要特點：

全預制艙裝配式變電站改變了變電站傳統的電氣系統布局、土建設計和施工模式，通過工廠生產預制、現場安裝兩大階段來建設變電站。其標準化設計、模塊化組合、工業化生產、集約化施工，使變電站建設含量高、環境污染少、精細化建設的道路。

1.在土建方面：改善了傳統月電氣系統布局，貫徹建筑節能、節材、節水、節地方針，力求使建筑結構輕型化，利用現場拼接工藝，變施工串連流程來縮短施工周期。

2.電氣方面：需制定變電站通用設計、部件加工詳圖、工廠的生產工藝、現場拼接工藝、建筑取費定額、裝配式建造管控六大標準體系。

3.全預制裝配式變電站建造模式，需要現代預制件、鋼構件的工廠做支撐，改變傳統模式的重新定義。滄州
預制艙是我國電力設施發展的新科技，金屬焊接結構（集裝箱預制艙箱變）的預制艙體成了電力發展的重要組成部分。

預制艙殼體安裝注意事項

1. 基礎設計合理。在進行預制艙殼體安裝前，進行地基方案設計，確?；A(chǔ)符合承重要求。預制艙殼體的重量不小，需要能夠承受壓力和重量的結構才能確保安全性。

2. 預制艙殼體特點。由于預制艙殼體是經過制造后直接進行搭建安裝的，所以在進行安裝時一定要注意它特點。艙體內部空氣流通性不夠和外部環境不匹配等原因，可能導致艙體內氣體異味，動力和水電線路不足導致艙體設備無法正常運轉。在安裝時一定要注意解決這些問題。

3. 嚴格按照施工圖紙進行施工。預制艙殼體在制作時需要按照標準的制作流程，施工完畢后需要相應的質檢，并且需要進行施工標準圖紙的制作。在進行艙體安裝時，要嚴格按照這些標準進行，確保安裝質量達到要求。

4. 關注安全問題。預制艙殼體的搭建安裝過程是需要高度關注安全問題的。在安裝時要確保安全，做好安全保護工作，不能因?yàn)榘惭b不牢靠或者施工過程中的安全問題導致安全事故，損害人身安全和財產安全。

預制艙式設備由預制艙體、設備屏柜（或機架）、艙體輔助設施等組成，在工廠內完成制作、組裝、配線、調試等工作，以箱房形式整體運輸至工程現場安裝。預制艙體，采用鋼結構箱房，艙內根據需要配置消防、安防、暖通、照明、通信、智能輔助控制系統、集中配線架（艙）等輔助設施，其環境應滿足變電站設備運行條件及變電站運行調試人員現場作業要求。

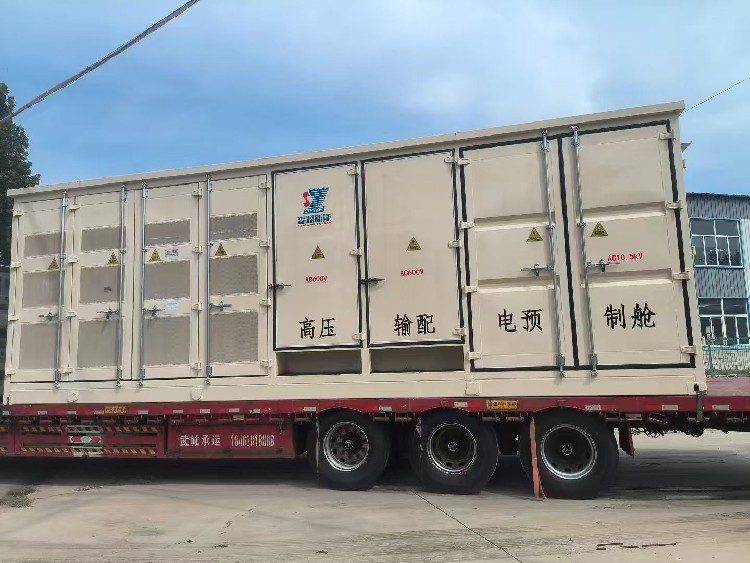

35KV高壓裝置預制艙，艙內主要包括進線柜、出線柜、SVG柜、PT柜、接地變柜等高壓設備。開關柜具有架空進出線、電纜進出線、母線聯絡等功能。主要用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用。

預制艙是一種新型的建筑形式，它具有快速建造、節能環保、靈活多變等優點，被廣泛應用于電力、通信、水利等領域。預制艙的內部配置是決定其性能和功能的關鍵因素之一。本文將介紹預制艙內部常規配置的基本要素。
墻體
預制艙的墻體采用新型保溫材料，具有優良的保溫性能和隔熱性能。同時，墻體還具有高強度和防震性能，能夠有效地抵抗外部沖擊和振動。墻體的表面采用防腐、防銹、防火等處理，了墻體的耐久性和安全性。
屋頂
預制艙的屋頂采用輕質、高強度材料，能夠有效地抵抗外部載荷和內部壓力。
地面
預制艙的地面采用防滑、防靜電、防火等處理，了地面的安全性和舒適性。
門窗
預制艙的門采用保溫、隔音、防火等處理，了門的安全性和舒適性。同時，門還設有防盜裝置和觀察口，能夠有效地保護艙內設備和人員的安全。窗采用密封性好、防水性強的材料，能夠有效地防止風雨侵襲。
電氣設備
預制艙的電氣設備包括照明、空調、通風、加熱等設備，能夠滿足艙內人員的生活和工作需求。同時，電氣設備還設有漏電保護裝置和過載保護裝置，能夠有效地保護人員和設備的安全。
消防設備
預制艙的消防設備包括滅火器、消防栓、煙霧探測器等，能夠有效地防止火災事故的發生。同時，消防設備還設有緊急疏散通道和指示標志，能夠人員在火災發生時快速疏散。
安防設備
預制艙的安防設備包括監控系統、門禁系統、報警系統等，能夠有效地保護艙內設備和人員的安全。監控系統能夠?qū)崟r(shí)監控艙內外情況，門禁系統能夠控制人員的進出權限，報警系統能夠在異常情況下及時發出警報。

預制艙艙體接地
預制艙的艙體底架上應設接地導體，該接地導體上應設有與接地網相連接的固定接地端子，與預制艙內各設備接地和保護接地相連，并應有明顯的接地標志。接地端子為直徑不小于12mm的銅質螺栓。預制艙的金屬骨架，高配電裝置、低配電裝置和變壓器室的金屬支架均應有符合技術條件的接地端子，并與接地導體可靠地連接在一起。預制艙每臺艙體的底架外部應至少設有4個明顯的接地點，該接地點應采用銅板與可靠底架焊接，并配有直徑不小于12mm的銅質螺栓，以便現場進行艙體與基礎接地網的連接。

預制艙艙體的密封與通風處理
1）艙體密封均需采用硅橡膠或三元乙丙材料制作的密封條，高壓和低壓的進出線電纜孔采用方便于密封的敲落孔，并在艙體內隨機配置敲落孔用密封膠圈。
2）廠家應該解決好艙體密封和自動排風的矛盾，排風要進行多道防塵處理，防塵網應方便拆裝和清洗。
3）排風的風機采用進口、命、免維護軸流式風機；風機的數量應滿足排風和除濕的要求。

預制艙采用雙層、密封、防腐蝕、隔溫結構，內部采用鋼板分割成高壓室、變壓器室、低壓室，外殼防護等級為IP33。雙層預制艙都采用復合鋼板制作，箱變內部采用鋼板或阻燃絕緣隔板嚴格分成高壓室、變壓器室、低壓室等。預制艙的底架部件由槽鋼焊接而成，框架及門采用冷軋鋼板。箱變內元件能夠在濕度較大，溫度較低或?qū)a(chǎn)生凝露的情況下能夠正常運行。
預制艙密封所采用的密封條是命、高彈性產品，高壓和低壓的進出線電纜孔采用方便于密封的敲落孔并配有足夠數量的密封膠圈。
預制艙外殼有設計足夠的機械強度，在起吊、運輸和隧道內搬運、安裝時不會變形或損傷；箱變外殼設計有方便鉤掛的吊裝機構，并吊裝機構與預制艙重心的協調，不會導致吊裝過程中箱變傾斜；設計的外殼形狀應不易積塵、積水；盡量少用外露緊固件，以免螺釘穿通外殼使水導入殼內；對穿通外殼的孔，均應采取相應的密封措施；外殼的蓋和座若采用鉸鏈聯結，外殼應防水、防震、防腐、防塵、防電燃。
