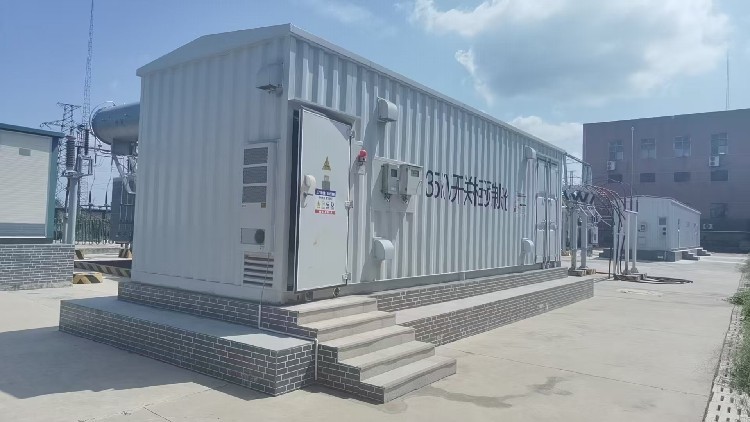

光伏發電并網預制艙——為解決變電站傳統建設模式存在的現場施工量大、周期長、建設質量難以掌控、二次設備接線工作量大等問題，在傳統方案的基礎上進行優化，使用預制艙式組合二次設備，由廠家統一集成生產安裝，可提高設備集成度、大大減少現場工作量、節省變電站建筑面積、節約投資、提高工程建設質量。預制式二次組合設備艙由艙體、二次設備、空調、照明、消防、安防、圖像等設備構成，艙內所有設備均在工廠內完成相關接線及調試工作，并作為１個整體或2～3個單體運輸場。 為了滿足變電站設備運行的各種標準要求，以及滿足戶外運行的要求，預制艙整體需滿足抗干擾等級要求，抗震強度需大于8級以上。在預制艙頂部增加斜頂，預防積水和積雪；同時斜頂還可以減少箱頂陽光照射。 3.2預制艙的內部空間和結構 艙體內部由二次設備、空調、照明、消防、安防、圖像等設備構成，同時還需滿足設備運行和檢修人員的工作需求，需對艙體內部進行裝修，裝修材料選用防火防水材料，可在裝修材料和艙壁之間添加隔熱材料，阻擋陽光照射，箱體隔熱功能。艙內的照明、空調、可根據需求選擇不同的實現方式。為了有效的節約能源，可采用工作門狀態來開啟自動照明；艙內安裝工業空調和排風系統，可實時調整艙內的運行環境；由于目前都采用無人值守方式，艙內還需安裝安防、圖像、火災報警系統。接線布置可以安裝在裝修材料墻板內，也可以通過墻面明敷相應的管線。橫向的管線宜集成安裝在裝配式建筑的主梁板架內；豎向的管線可根據需要現場安裝 。

預制艙主要特點：

全預制艙裝配式變電站改變了變電站傳統的電氣系統布局、土建設計和施工模式，通過工廠生產預制、現場安裝兩大階段來建設變電站。其標準化設計、模塊化組合、工業化生產、集約化施工，使變電站建設含量高、環境污染少、精細化建設的道路。

1.在土建方面：改善了傳統月電氣系統布局，貫徹建筑節能、節材、節水、節地方針，力求使建筑結構輕型化，利用現場拼接工藝，變施工串連流程來縮短施工周期。

2.電氣方面：需制定變電站通用設計、部件加工詳圖、工廠的生產工藝、現場拼接工藝、建筑取費定額、裝配式建造管控六大標準體系。

3.全預制裝配式變電站建造模式，需要現代預制件、鋼構件的工廠做支撐，改變傳統模式的重新定義。滄州
預制艙是我國電力設施發展的新科技，金屬焊接結構（集裝箱預制艙箱變）的預制艙體成了電力發展的重要組成部分。

預制艙二次屏柜布置要求
1）二次屏柜尺寸統一為2260×800×600mm；通信屏柜尺寸統一為2260×600×600mm。
2）屏柜門軸設置在右手側（面對屏柜），柜門打開角度應方便整裝置更換及安裝。二次線纜通道應采用金屬線槽，考慮抗干擾以及防電磁屏蔽措施。
3）屏柜底部預留線纜進出孔，強弱電應分開。艙體進出線電纜為底部鋪設方式時，應布置在防靜電地板與艙體地板之間，并安裝走向槽。預制艙內的一、二次線纜的敷設需有的線纜通道，且相互立、密閉。
4）艙內屏柜外觀統一，屏柜名稱、廠家名稱等標識的位置、字體、高度應全部保持一致。

預制艙應良好的防火性能，艙體壁板需內部或者外部著火時的性能水平為耐火3小時以上,3小時內艙體外殼具有完整性及防火性。
預制艙排煙設計應符合現行國家標準GB50016《建筑設計防火規范》的規定，電氣配電裝置預制艙應設置機械排煙裝置；且當火災發生時，送、排風系統、空調系統應能自動停止運行。
預制艙消防供電及應急照明設計應符合現行國家標準GB50229《火力發電廠與變電所設計防火規范》的規定。
預制艙檢修走廊內設置通道照明燈，足夠的照度，方便箱體內部的檢修和試驗。
預制艙檢修走廊兩端分別設置事故照明，并在全站停電的情況下能夠自動啟動，檢修走廊內的事故照明。

預制艙式設備由預制艙體、設備屏柜（或機架）、艙體輔助設施等組成，在工廠內完成制作、組裝、配線、調試等工作，以箱房形式整體運輸至工程現場安裝。預制艙體，采用鋼結構箱房，艙內根據需要配置消防、安防、暖通、照明、通信、智能輔助控制系統、集中配線架（艙）等輔助設施，其環境應滿足變電站設備運行條件及變電站運行調試人員現場作業要求。
35KV高壓裝置預制艙，艙內主要包括進線柜、出線柜、SVG柜、PT柜、接地變柜等高壓設備。開關柜具有架空進出線、電纜進出線、母線聯絡等功能。主要用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用。

預制艙是一種新型的建筑形式，它具有快速建造、節能環保、靈活多變等優點，被廣泛應用于電力、通信、水利等領域。預制艙的內部配置是決定其性能和功能的關鍵因素之一。本文將介紹預制艙內部常規配置的基本要素。
墻體
預制艙的墻體采用新型保溫材料，具有優良的保溫性能和隔熱性能。同時，墻體還具有高強度和防震性能，能夠有效地抵抗外部沖擊和振動。墻體的表面采用防腐、防銹、防火等處理，了墻體的耐久性和安全性。
屋頂
預制艙的屋頂采用輕質、高強度材料，能夠有效地抵抗外部載荷和內部壓力。
地面
預制艙的地面采用防滑、防靜電、防火等處理，了地面的安全性和舒適性。
門窗
預制艙的門采用保溫、隔音、防火等處理，了門的安全性和舒適性。同時，門還設有防盜裝置和觀察口，能夠有效地保護艙內設備和人員的安全。窗采用密封性好、防水性強的材料，能夠有效地防止風雨侵襲。
電氣設備
預制艙的電氣設備包括照明、空調、通風、加熱等設備，能夠滿足艙內人員的生活和工作需求。同時，電氣設備還設有漏電保護裝置和過載保護裝置，能夠有效地保護人員和設備的安全。
消防設備
預制艙的消防設備包括滅火器、消防栓、煙霧探測器等，能夠有效地防止火災事故的發生。同時，消防設備還設有緊急疏散通道和指示標志，能夠人員在火災發生時快速疏散。
安防設備
預制艙的安防設備包括監控系統、門禁系統、報警系統等，能夠有效地保護艙內設備和人員的安全。監控系統能夠?qū)崟r(shí)監控艙內外情況，門禁系統能夠控制人員的進出權限，報警系統能夠在異常情況下及時發出警報。
