1 概述

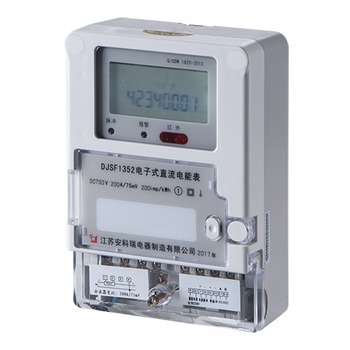

DJSF1352-RN導軌式直流電能表帶有雙路直流輸入，主要針對電信基站、直流充電樁、太陽能光伏等應用場合而設計，該系列儀表可測量直流系統中的電壓、電流、功率以及正反向電能等。在實際使用現場，即可計量總電能，又可計量規定時間段內的電能。檢測的結果既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。
儀表可具有紅外通訊接口和RS-485通訊接口，同時支持Modbus-RTU協議和DLT645-97(07)協議；可帶繼電器報警輸出和開關量輸入功能；根據不同要求，通過儀表面板按鍵，對變比、報警、通訊進行設置；具有開關量事件記錄（Modbus協議）、編程和事件設置記錄（645協議）、數據瞬時和定時凍結功能（645協議）、電壓電流功率值、小值記錄功能。
4.1電壓信號輸入
輸入電壓不得產品的額定輸入電壓的120%，在電壓輸入端須安裝1A
4.2 電流信號輸入
電流輸入應使用外部分流器或霍爾電流傳感器；
4.3 通訊接口接線
該儀表提供異步半雙工RS485通訊接口，采用MODBUS-RTU協議，各種數據信息均可在通訊線路上傳送。理論上在一條線路上可以同時連接多達128個儀表，每個儀表均可設定其通訊地址（Addr）、通訊速率也可通過設置選擇。
通訊連接建議使用三芯屏蔽線，每芯截面不小于0.5mm2，分別接A、B，屏蔽層接大地，布線時應使通訊線遠離強電電纜或其他強電場環境。
建議起始端和末端儀表的A、B之間均加匹配電阻，阻值范圍為20?～10k?。
4.4 端子螺絲扭力
端子螺絲緊固的扭力不得超過0.5Nm（3.5Lb-In）。
5 編程流程
5.1 功能設置與使用
5.2 倍率更改設置
電壓以當前額定電壓為基準，電流變比是以1A為基準，出廠時根據用戶的量程要求，確定合適的儀表量程，在外部輸入此量程的信號，若電流變比都為“100”，則儀表顯示100.0A，在設定了對應的變比后，儀表將顯示對應的數據。用戶不得自行改變信號的輸入大小。如用戶定了100A/75mV儀表，到了工作現場發現電壓變送器為500A/75mV，電流變比由100改為500，但需確定直流變送器的輸出信號不得發生改變，此例中為75mV。
