供應(yīng)商	云南川建耐火保溫材料有限公司店鋪
認(rèn)證
報(bào)價(jià)	面議
關(guān)鍵詞	河池高鋁磚,高鋁磚廠家聯(lián)系電話,高鋁磚批發(fā)價(jià)格,高鋁磚廠
所在地	云南省昆明市宜良縣匡遠(yuǎn)街道辦事處銀杏華府1棟15A02號(hào)

產(chǎn)品詳細(xì)介紹

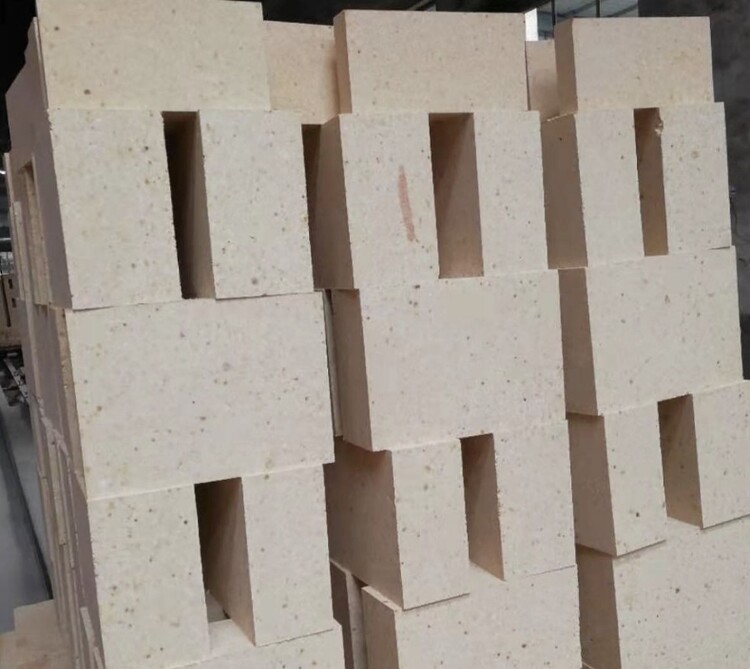

高鋁磚和多熟料粘土磚的生產(chǎn)工藝類似，不同之處在于配料中熟料比例較高,可高達(dá)90～95%,熟料在破碎前需分級(jí)揀選和篩分除鐵，燒成溫度較高，如Ⅰ、Ⅱ等高鋁磚用隧道窯燒成時(shí)一般為1500～1600℃。

中國(guó)生產(chǎn)實(shí)踐證明，高鋁熟料在破碎前嚴(yán)格揀選分級(jí)、并分級(jí)貯存，采用礬土熟料和結(jié)合粘土共同細(xì)磨方法，可提高產(chǎn)品質(zhì)量。

性能
高鋁磚隨原料中Al2O3含量的不同，技術(shù)性能亦不同(表2)。對(duì)有特殊要求的熱工設(shè)備，在相應(yīng)的Al2O3含量條件下，可改變工藝，制造出符合性能要求的制品，例如高爐操作受到爐內(nèi)高溫、高壓、堿蒸氣及還原氣氛的侵襲，又有爐料的摩擦及渣的腐蝕，高爐高鋁磚具有高致密度，低透氣性及低Fe2O3含量的特點(diǎn)；熱風(fēng)爐高鋁磚要求優(yōu)良的蠕變性；電爐頂高鋁磚需要高耐火度、好的抗熱震性。

高鋁磚的礦物組成根據(jù)所使用的鋁礬土所定，熟料的礦物組成一般是莫來(lái)石、剛玉和玻璃相。莫來(lái)石理論組成為Al2O371．8％，SiO228．2％，其熔融分解溫度為1840℃。具有針狀結(jié)晶，呈網(wǎng)絡(luò)交叉結(jié)構(gòu)，高溫狀態(tài)表現(xiàn)出較好的強(qiáng)度。剛玉以α-Al2O3形態(tài)存在，熔點(diǎn)為2050℃，硬度為莫氏9級(jí)，呈粒、柱狀晶體，有良好的化學(xué)穩(wěn)定性，對(duì)酸、堿性爐渣都有一定的抵抗能力。

尤其是加入不同材質(zhì)的復(fù)合型材料后，應(yīng)用更加廣泛，加入剛玉、碳化硅、氮化硅、紅柱石、藍(lán)晶石、硅線石、鎂粉等材料后，可在不同領(lǐng)域的特殊爐襯內(nèi)使用。更加拓寬了高鋁磚的使用范圍。
高鋁磚是耐火材料中應(yīng)用廣泛和用量大的一種耐火材料制品，應(yīng)用之廣泛，可以用在冶金、建材、環(huán)保、電力、玻璃等行業(yè)的不同爐襯使用，適合在1250-1500℃高溫下使用。

原材料的組成：采用高鋁礦石先選礦提純，再經(jīng)過(guò)豎窯或回轉(zhuǎn)窯高溫煅燒，形成高鋁礬土熟料，需要達(dá)到一定的氣孔率，吸水率與體積密度，經(jīng)過(guò)分級(jí)挑選后,鋁含量達(dá)到55%以上才能用做高鋁磚的原材料。

高鋁磚中的鐵含量對(duì)其性能的影響是的，高鋁磚中的鐵元素能夠降低其耐火度，主要原因在于鐵的氧化物在高溫下易于形成低熔點(diǎn)液相。同時(shí)，鐵元素在高溫環(huán)境中容易和其他物質(zhì)發(fā)生反應(yīng)，進(jìn)而改變高鋁磚的內(nèi)部結(jié)構(gòu)，致使其高溫強(qiáng)度降低。鐵含量較高會(huì)使高鋁磚的熱導(dǎo)率增大，導(dǎo)致熱量傳遞加快影響其隔熱效果和能源利用效率，所以高鋁磚的生產(chǎn)過(guò)程中，對(duì)原料中的雜質(zhì)含量有嚴(yán)格的要求。
