| 供應商 | 陜西卓宇佳創儀器儀表有限公司 店鋪 |
|---|---|
| 認證 | |
| 報價 | 人民幣 65000.00元 |
| 關鍵詞 | 微量激光氣體分析儀,插入式激光分析儀,插入式激光氣體分析儀,原位激光分析儀 |
| 所在地 | 陜西省咸陽市高新技術產業開發區留渭路23號 |
2年
技術指標 光通道長度 <15 米
響應時間 <1 秒
線性誤差 ???1%測量范圍
量程漂移 ??1%測量范圍
維護周期 <2 次/年，清潔光學視窗（無消耗品需要）
標定周期 <2 次/年
防護等級 IP67
防爆等級 Ex dbⅡCT6
接口信號 模擬量輸出 2 路 4-20mA 電流（隔離、大負載 500?）
模擬量輸入 2 路 4-20mA 電流（溫度、壓力補償）
數字輸出 RS485/RS232/GPRS
繼電器輸出 3 路輸出（規格：24V，1A）
工作條件 電源 24VDC（可選 220VAC），<20W
吹掃氣體 0.3-0.8MPa 工業氮?dú)?、凈化儀表空氣等
環境溫度 -30℃—60℃
安裝 安裝方式 原位安裝或旁路安裝
激光在線氣體分析儀是基于國際的 TDLAS（可調諧半導體激光吸收光譜）技 術，能有效解決傳統的氣體分析技術中存在的諸多問題。
TDLAS 技術利用激光能量被氣體分子“選頻”吸收形成吸收光譜的原理來測量氣體濃度。 由半導體激光器發射出特定波長的激光束（僅能被被測氣體吸收），穿過被測氣體時，激光 強度的衰減與被測氣體的濃度成一定的函數關系（可近視滿足朗伯比爾 Lambert-Beer 定律）。 因此，通過分析激光強度衰減量間接計算被測氣體的濃度。
3.1.1 單線光譜技術
“單線光譜”測量技術利用激光的光譜比較窄、遠小于被測氣體的吸收譜線的特性， 選擇某一位于特定波長的吸收光譜線，使得在所選吸收譜線波長附近無測量環境中其它氣體 組分的吸收譜線，從而避免了這些背景氣體組分對該被測氣體的交叉吸收干涉，圖 3.1 是“單 線光譜”測量原理圖。
3.1.2 激光頻率掃描技術
激光在線氣體分析儀通過調制激光頻率使之周期性地掃描過被測氣體吸收譜線，
激光頻率的掃描范圍被設置成大于被測氣體吸收譜線的寬度，從而在一次頻率掃描范圍中包 含有不被氣體吸收譜線衰減的圖 3.1 中的“Ⅰ”區和被氣體吸收譜線衰減的“Ⅱ”區。從 “Ⅰ”區得到的測量信號可以獲得粉塵和視窗的透光率 Tr，從“Ⅱ”區得到的測量信號可 以獲得粉塵和視窗以及被測氣體的總透光率 Tgr=Tr*Tg。因此，激光現場在線氣體分析系統 通過在一個激光頻率掃描周期內對“Ⅰ”、“Ⅱ”兩區的同時測量可以準確獲得被測氣體的 透光率 Tg=Tgr/Tr，從而自動修正粉塵和視窗污染產生的光強衰減對氣體測量濃度的影響。
3.1.3 譜線展寬自動修正技術
當氣體溫度和壓力發生變化時，被測氣體譜線的半峰寬及強度會發生相應的變化，從而 影響測量的準確性。通過 4-20mA 方式輸入氣體溫度和壓力信號，TY-6060激光在線氣體分析 儀能自動修正溫度和壓力變化對氣體濃度測量的影響，從而了測量數據的性。
3.2 系統結構
激光在線氣體分析儀由嵌入式微處理器、激光器及其驅動模塊、光電轉換模塊和 控制系統、數據采集分析系統以及人機操作界面等等構成，如圖 3.2 所示。由激光發射模 塊發出的激光束穿過含有被測氣體的管道,被安裝在直徑相對方向上的光電傳感模塊中的探 測器接收，信號處理采集系統對此接收信號進行數據采集和分析，進而分析計算出被測氣體 的濃度。在掃描激光波長時，由光電傳感模塊探測到的激光透過率將發生變化，且此變化僅 僅是來自于激光器與光電傳感模塊之間光通道內被測氣體分子對激光強度的衰減。光強度的 衰減與探測光程之間的被測氣體含量成正比。因此，通過測量激光強度衰減可以分析獲得被 測氣體的濃度。
陜西卓宇佳創儀器儀表有限公司推出的激光氣體分析儀有原位式、旁路式和反射式三種，分別可以原位應用和取樣測量。產品測量準確度高，測量不受背景氣體交叉干擾，響應速度快、可靠性高，維護周期短、維護費用低，為越來越多的客戶選用。激光氣體分析儀采用可調諧半導體激光光譜吸收（TDLAS）技術，可應用在鋼鐵冶金、石油化工、火力發電和垃圾焚燒等場合，實時監測O2、CO、CO2、H2S、HCL、HF、CH4、H2O 和NH3等氣體濃度含量值。

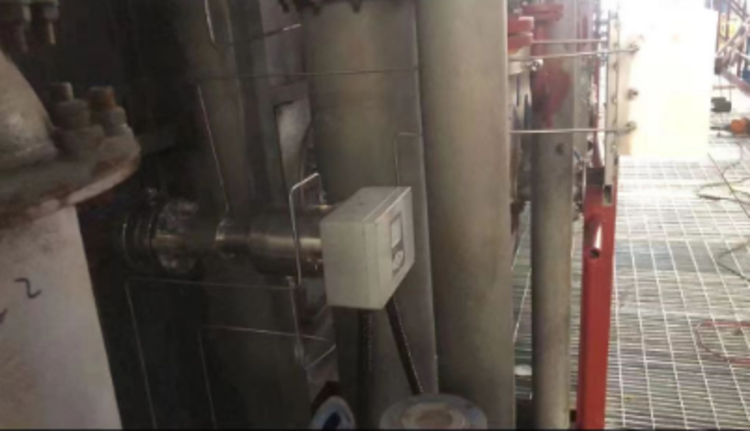

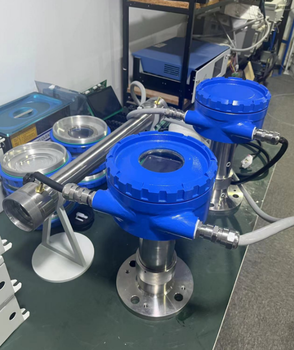

原位式激光氣體分析儀
可調諧半導體激光光譜吸收技術（TDLAS）是利用激光波長的可調諧性，激光的發射波長隨著工作溫度和電流的變化而改變。通過對電流的周期性調制，可以使激光 波長在小范圍內周期性變化，在每個周期內可以獲得被測氣體的“單線吸收譜線”數據和背景氣體、粉塵等干擾因素的譜線數據。在氣體檢測與濃度分析中，為了提高探測靈敏度，一般會根據現場工況選擇合適的吸收譜線和合適的激光器調制參數。
在現代工業和科研的廣闊星空中，有一顆璀璨的星辰，那就是激光氣體分析儀。它以其的度和性，成為了探測和分析氣體成分的利器。這顆星辰的光芒，是由無數科學家和技術工程師的智慧與汗水凝聚而成的。今天，就讓我們走近這項技術，揭開它的神秘面紗。
激光氣體分析儀的核心在于“激光”二字。激光，或者說“受激輻射光”，是一種具有特定波長、方向性和相干性的光。就像織女牽引著牛郎的紅線，激光氣體分析儀利用激光的這些特性，將的光束引入含有未知?dú)怏w的測量艙中。當激光穿過氣體時，特定的分子會吸收特定波長的光，就像夜空中的星星吸收著來自遙遠星座的光。
這種吸收作用遵循比爾-朗伯定律，即光的吸收量與氣體濃度成正比。因此，通過測量激光在穿過氣體后的能量變化，我們就可以準確地計算出氣體中特定分子的濃度。這一過程就像是在沙灘上尋找貝殼，激光氣體分析儀能夠分辨出那些隱藏在沙子中的寶貝。
與傳統的紅外氣體分析技術相比，激光氣體分析儀有著無可比擬的優勢。它能夠提供更高的選擇性，因?yàn)榧す獾膯我徊ㄩL可以地對應特定氣體分子的吸收特性。此外，它的靈敏度更高，能夠在數秒內檢測到極低濃度的氣體，這對于實時監控和快速響應至關重要。
然而，任何技術都不是的，激光氣體分析儀也有其挑戰。例如，它對于環境條件的要求較高，溫度和壓力的變化都可能影響測量結果。這就像是在多變的氣候中航行，船只需要不斷調整航向以保持正確的航線。因此，為了確保準確性，激光氣體分析儀需要定期進行校準。
科學家們并沒有停止前進的腳步。他們像是織布的織女，不斷地改進技術，使激光氣體分析儀的性能更加強大。現代的激光氣體分析儀已經可以實現原位分析，即直接在工藝流程中進行監測，而無需將樣品取出。這就像是在現場直播中，觀眾可以直接看到舞臺上的表演，而不是事后的錄像。
激光氣體分析儀的應用范圍也在不斷擴大。在環保領域，它可以用于監測大氣中的污染物;在石油天然氣行業，它可以幫助探測泄漏;在化工生產中，它能夠確保產品質量;在科學研究中，它為研究大氣化學提供了新的工具。
激光氣體分析儀是基于半導體激光吸收光譜（DLAS）技術，能夠在高溫、高粉塵、高腐蝕等惡劣的工況下對氣體濃度進行檢測分析，具有智能化程度高、安全等級高、響應速度快、測量精度高、維護方便等特點。?
產品特點
智能化程度高
全面云服務
產品安全可靠
產品安全可靠
自動波長鎖定
應用領域
石化、化工、冶金等行業
隨著科技的不斷發展，我們對于環境監測和工業過程控制的需求也在不斷提高。在這個背景下，激光在線氣體分析儀以其、高靈敏度和快速響應的特點，成為了一種重要的工具。本文將詳細介紹激光在線氣體分析儀的技術原理、主要特點以及在各個領域的應用。
技術原理
激光在線氣體分析儀主要基于激光光譜學的原理進行工作。具體來說，它利用激光束通過氣體樣本，然后通過檢測激光束的吸收、散射或者熒光等現象，來分析氣體的成分和濃度。這種方法具有非接觸、無損傷、實時連續監測等優點。
主要特點
應用領域
環境監測
激光在線氣體分析儀可以用于空氣質量監測，例如測量大氣中的二氧化碳、甲烷、氮氧化物等溫室氣體的濃度，以及監測工業排放的有毒有害氣體。
工業過程控制
在化工、石油、電力等行業，激光在線氣體分析儀可以用于監測燃燒過程，優化燃料的使用效率，減少有害物質的排放。同時，它也可以用于安全監測，例如檢測可燃?xì)怏w或有毒氣體的泄漏。
科學研究
在科學研究中，激光在線氣體分析儀可以用于研究大氣化學、生物地球化學循環、氣候變化等領域的問題。
結論
總的來說，激光在線氣體分析儀是一種強大的工具，它在環境監測、工業過程控制和科學研究等領域都有廣泛的應用。隨著技術的進一步發展，我們可以期待這種儀器在未來發揮更大的作用。
