步進可調光延遲線
2*2 adjustable ODL
可調延遲線采用數字可調式延遲線工作原理，通過2x2 光纖光開關實現二進制距離權位的取值設置，通過不同長度的光纖延遲線長度實現二進制距離權位取值，高步數＞2047m。
The adjustable delay line adopts the working principle of digital adjustable delay line. The value of binary distance weight is set by 2x2 optical fiber optical switch. The value of binary distance weight is set by different lengths of optical fiber delay line, with the maximum number of steps > 2047m.
〖規格參數Specification〗
參數 Parameters | 指標 Index |
工作波長 Operating wavelength | 1550±30nm |
通道串擾 Channel crosstalk | >55dB |
回波損耗 Return loss | >50dB |
小步進距離 Min.step distance | 0.1m,0.2m,1m,2m,其他other |
大步進距離 Max.step distance | 1024m, 2047m, 4096m(可定制) 1024m, 2047m, 4096m(Can be customized) other |
大光功率 Optical power(Max.) | 300mW |
插損 Insertion loss | 典型：2.0dB，大3.0dB Typ. is 2.0dB，Max. is 3.0dB （Each unit） |
重復性 Repeatability | < 0.1dB |
延遲距離精度 Delay distance accuracy | 優于0.1m Reach to 0.1m |
小延遲時間 Min. delay time | ≤15ns |
輸入輸出光纖接口 Input/Output connector | FC/APC 法蘭接口 |
封裝方式 Dimensions | 1U機箱（可定制） 1U Frame（Can be customized） |

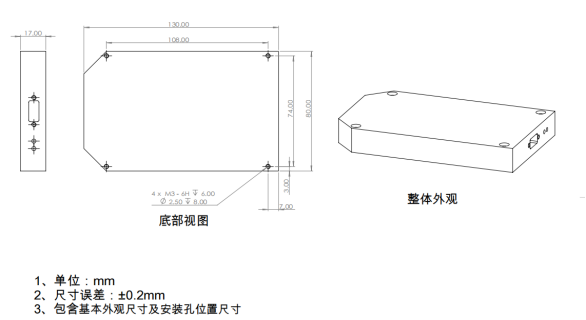

〖尺寸圖Dimension〗
〖訂貨信息ordering information〗
延遲 Delay | 步進數 Stepping number | 通道數 Port number | 光纖類型 Fiber type | 連接器 Connector |
10=100ns 20=200ns 50=500ns U50=1us U100=100us XX=others | 1=1 2=2 3=4 ....
| 1-1=1 ....
| S9=SMF 900um | NE=None FA=FC/APC FC=FC/PC SA=SC/APC SC=SC/PC ST=ST/PC LA=LC/APC LC=LC/PC |
