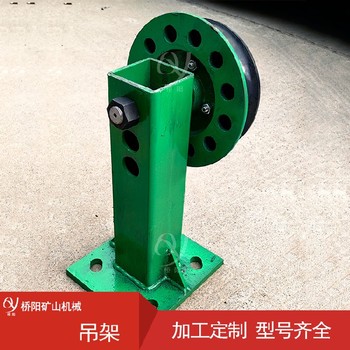

猴車托繩裝置主要由托輪吊架、托繩輪等組成。托輪吊架由材質為Q235的槽鋼或鋼方管等制作，并在變坡點全部做成上下可調式，直線段的吊架也有一半以上做成上下可調式，以便于現場安裝和調試。
托壓輪吊架裝置由托壓吊架、壓繩輪和托繩輪等組成?？烧{(diào)托輪吊架所有邊型單（雙）托輪吊架的安裝吊板均做成四向可調型。以適應巷道橫梁安裝不正時，能修正吊架和托繩輪的偏差。
吊架選型決策的五大關鍵因素
1. 巷道斷面匹配度：對于高度小于3.5米的狹窄巷道，建議選擇緊湊型側裝式吊架。徐州某廠商的XZ-280型厚度僅35cm，適合老礦區改造。
2. 鋼絲繩特性適配：直徑28-32mm的鋼絲繩應匹配輪槽半徑R≥16mm的托輪，防止繩芯疲勞。行業標準MT/T1117-2011對此有明確規定。
3. 防腐等級要求：高濕度礦井需選用熱浸鋅處理或不銹鋼材質。廣東某項目案例顯示，鍍鋅層厚度≥80μm時，設備壽命可延長5-8年。
4. 維護便捷性：模塊化設計的吊架可減少70%的維護工時。山東某型號采用快拆式軸承座，更換托輪僅需20分鐘。
5. 動態補償能力：具有彈簧緩沖或液壓阻尼的吊架更適合傾角變化的巷道。實測數據表明，這類設計能降低鋼絲繩擺動幅度達60%。
當前托繩輪吊架使用中的主要問題集中在三個方面：頻繁的軸承卡死、輪體偏磨以及連接件斷裂。針對這些痛點，行業已涌現多項創新技術：
- 自潤滑軸承系統：湖北某企業開發的石墨烯涂層軸承，在無油狀態下仍能維持2000小時連續運轉。
- 復合輪襯技術：分子量聚乙烯（UHMWPE）與丁腈橡膠的疊層結構，使輪體同時具備高耐磨性和抗沖擊性。
- 有限元優化設計：通過ANSYS軟件進行應力模擬，某新型吊架的薄弱環節強度提升90%。
固定式猴車吊架主要由吊架主體、驅動裝置、承載索（或軌道）、安全裝置及電氣控制系統組成。吊架主體通常采用高強度鋼材焊接而成，具有的抗拉和抗壓性能。驅動裝置包括電機、減速器和制動系統，確保猴車平穩運行。承載索多為鍍鋅鋼絲繩，直徑一般在18-22mm之間，部分新型吊架采用無極繩連續牽引技術，進一步提升安全性。安全裝置則涵蓋斷繩保護、超速檢測和緊急制動等功能，有效保障運輸過程中的安全。
固定式猴車吊架通過電機驅動摩擦輪或絞車，帶動承載索循環運動。猴車通過抱索器與承載索連接，隨繩索移動實現運輸。在傾斜巷道中，吊架系統需配備防逆行裝置，防止猴車因重力作用下滑。電氣控制系統可調節運行速度（通常為1-1.5m/s），并實時監控設備狀態，出現異常時自動觸發保護機制。部分型號還配備遠程監控功能，可通過物聯網技術實現集中管理。
