產品詳細介紹

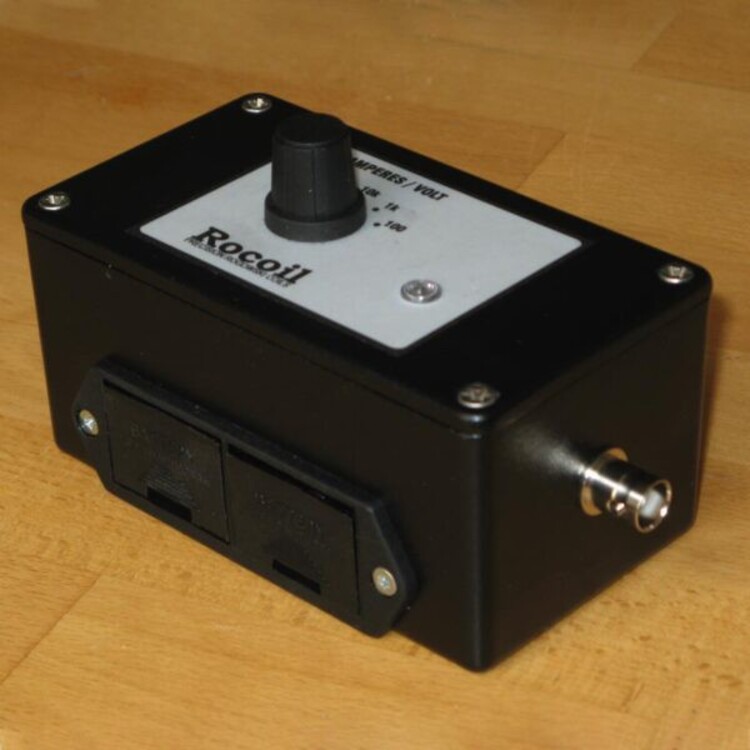

6141羅氏積分器：Rocoil單通道手持式積分器，標準4檔電流量程（默認：100A/V, 1kA/V, 10kA/V, 100kA/V；其他量程可定制），
輸出5V，過載保護，2節AA電池供電。C. 導軌式積分器（Rocoil DIN / DINAC）

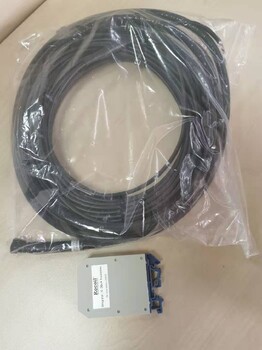

??Rocoil導軌式 DIN 系列羅氏積分器，導軌安裝，量程可選，對應輸出為：4-20mA，分為單通道的 DIN1 和雙通道的 DIN2 兩個版本，外部24V DC供電。
??Rocoil導軌式 DINAC 系列羅氏積分器，導軌安裝，量程可選，對應輸出為：0-10V，分為單通道的 DINAC1 和雙通道的 DINAC2 兩個版本，外部24V DC供電。
??Rocoil DIN系列積分器抗過載能力強，適用于自動化控制系統或數據采集系統，如PLC。
積分器出廠均根據客戶需求事***行校準標定，如4-20mA的積分器輸出對應0-80kA的被測電流值。

D.壁掛式三通道積分器(Wallmount)
??壁掛式三通道積分器可以輸出0-1A的交流電流信號。在冶金、煉鋼等電弧爐與精煉爐等大電流系統中應用比較***。防護等級IP66.
?由于羅氏線圈的輸出信號與被測電流的變化率成線性關系，那么羅氏線圈的輸出信號進入積分器，準確的還原出被測電流的波形。
根據積分器是否供電可以分為：有源積分器和無源積分器
有源積分器：
有源積分器比無源積分器的應用更加的***，因?yàn)橛性捶e分器可以測量更寬的電流范圍（大于100萬安培，小于1安培的都能測量），更寬的信號帶寬（小于0.1Hz，大于1MHz）。?
對于測量低頻信號的羅氏線圈，其積分器的設計對整個測試的性能更是起著決定性的作用。
無源積分器：
????????無源積分器主要是一個 電阻/電容的等效網絡。
無源積分器僅僅適用于大型快變電流脈沖（大的 di/dt）的測量,因?yàn)樗诘皖l部分的性能很差，且只有當高脈沖引起的線圈大

測量直流問題：
????????很不幸的是，羅氏線圈通常是不能測量連續的直流電流。該問題也時長被人不斷的問起，
對于所謂的"DC"，不同人也有不同的理解。總而言之，羅氏線圈在以下情況是適用的：
????????a. 測量瞬態交流(AC)電流上的直流(DC)偏移
????????b.單向脈沖信號以及震蕩脈沖信號的測量
????????c. 含有直流分量的交流部分的波形測量，譬如：全波整流的電流
????????d.測量疊加在直流電流中的紋波信號
????????e.極低頻率電流的測量（小于 0.1Hz）
????????當然，我們也可以通過測量進入整流器的AC，來間接的測量直流電流，該方法的精度也非常的高。根據該方法，
已經成功應用于發電機轉子電流的測量。同時，該技術也已經用于鋁電解廠的電流監控。

這使得羅氏線圈成為了進行數百乃至數千安大交流電流測量的*有效測量工具。
–?使用靈活?　　輕型包夾式傳感線圈使用靈活，可輕松包裹住帶電流的導體。其可以插入電路內難以觸及的部件。

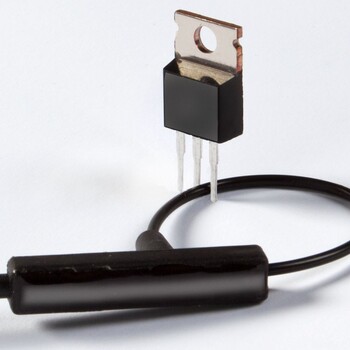

大部分羅氏線圈都足夠纖細，可以放入 T0-220 或 TO-247 功率半導體封裝腿之間，而無需額外的線圈連接電流探頭。
這也提供了實現高信號完整性測量的優點。
–?*高帶寬 >30 MHz?　　讓羅氏線圈可以測量變化速度極快的電流信號 – 例如數千 A/μsec 的信號。
高帶寬特性允許分析系統中以高開關頻率運行的高階諧波，或**監控具有快速上升或下降時間的開關波形。實現高信號完整性測量的優點。
–?非侵入性或無損測量?　　　由于具有低插入阻抗，羅氏線圈從待測設備中抽取的電流極小。
因?yàn)樘筋^而注入到被測設備中的阻抗只是幾微微亨利，因而支持更快速的信號響應和非常線性化的信號 電壓。
–?低成本?　　　與霍爾效應傳感器/互感器電流探頭相比，羅氏線圈通常價格較低。

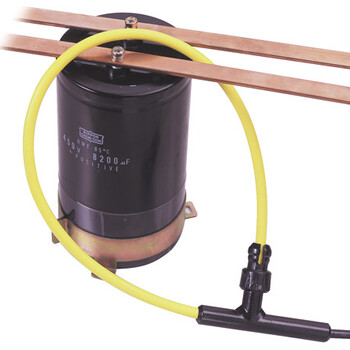

輕型包夾式傳感線圈使用靈活，可輕松包裹住帶電流的導體。

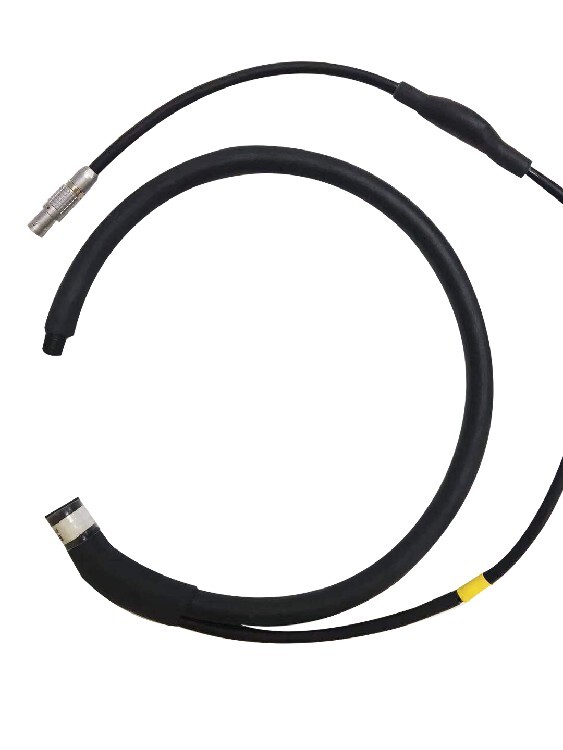

羅氏線圈1000型柔性線圈有長度和橫截面直徑，以及屏蔽和未屏蔽版本。使用合
適的電子集成器，這些線圈可用于測量分辨率低至1mA的低電流和大于1MA的高電流。羅格斯
基線圈傳感器與被測量的電路完全隔離，即使對于非常低的阻抗電路，也對被測量的電流沒
有影響。
還有其他設備可以測量電流，而不與導線進行電氣接觸。其中許多，包括傳統的電流互感器，使用鐵磁
芯，并受到磁飽和效應，限制了他們可以測量的電流范圍。另一方面，羅氏線圈是“線性的”；它不飽
和，線圈和導體之間的互感與電流無關。羅格斯基線圈系統的許多有用特征是由于它們的線性。
1. 它們有一個很寬的動態范圍，所以相同的線圈可以用來測量非常小和非常大的電流。
2. 校準更容易，因?yàn)榫€圈可以在任何方便的電流電平上進行校準，而且所有電流的校準都很準
確。
3. 線圈的結構非常緊湊，并可安裝在密閉空間中。因此，它們對翻新的應用程序非常有用。
安裝：將線圈繞住測量導線，安裝。端裝有定位系統，以確保正確對齊。定位系統可以是“推式”類型
或“螺釘式”類型。螺釘組合更適合安裝。如果線圈經常從一個地方移動到另一個地方，推在一起
更好，因?yàn)閮啥酥皇前阉鼈兺圃谝黄?，直到它們點擊。不建議在帶電時從可能攜帶危險電壓的導線上安
裝或拆除線圈。
與線圈的電氣連接僅在一端。另一端是“自由”的導體或密閉空間的導體。通過推端，線圈的自由端直
徑為13mm，足夠小到允許線圈端螺紋通過緊密的空間。線圈絕緣有一個平滑的過渡到線圈端配件上，因
此當線圈被拆除時，線端不太可能“抓住”。
不必將線圈固定成圓形，也不必將導線完全放在線圈的中心。離中心操作通常不會引入超過I-2%的誤
差。如果線圈足夠長，可以多次繞導線，只要端正確結合在一起。輸出與包裝的數量成正比。
柔性羅格夫斯基線圈可用于測量大型或笨拙形狀的導體中的電流，其中導體周圍的空間有限，并用于測
量非常大的電流(數千kA)

羅氏線圈原理
線圈是一個“氣芯”環形繞圈，這樣電流產生的交流磁場就會在線圈中感應到電壓。該線圈有效地是一
個連接到被測量的導體的互感器，并且直接從該線圈輸出的電壓與電流的變化率成正比。線圈的特殊設
計確保當導線位于“偏離中心”時，其輸出不受顯著影響。該設計還確保了來自外部電流和磁場的影響
線圈小的。
為了完成傳感器，線圈輸出電壓被電子集成，以提供再現電流
波形的輸出。這種線圈和集成器的組合提供了一個輸出與頻率
無關的系統，它具有的相位響應，并且可以測量復雜的電
流波形。通過改變積分參數（C和R），以每伏安培為測量的整
個測量系統的靈敏度，
可以改變大約五個數量級。來自集成器的輸出可用于
任何形式的電子指示裝置，如電壓表、示波器、保護系統或計量設備
