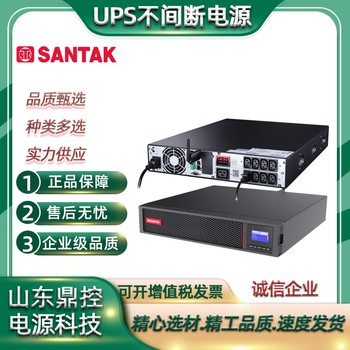

Rack 6-10kVA 技術參數

產品型號 C6K Rack C6KS Rack C10K Rack C10KS Rack
額定輸出容量 6000VA/5400W 6000VA/5400W 10000VA/9000W 10000VA/9000W
輸出特性 (110-300)VAC?
輸出波形 正弦波
額定電壓 208/220/230/240VAC
輸出電壓精度 ±1%
輸出電壓失真度 線性負載< 1%，非線性負載
< 4%
輸出頻率（電池模式） (50/60±0.1 )Hz
運行效率 95%；ECO 模式98%
過載能力 125%10 分鐘；150% 1分鐘
輸入特性
輸入電壓范圍 110VAC-276VAC
輸入頻率范圍 40~70HZ
輸入連接 單相三線（火線/ 零線/ 地線）?
輸入諧波電流 < 3%
輸入功率因數 ≥ 0.99
電池配置與管理
可配置12V電池數量 默認16節，長機16-20節可設定
電池后備時間（75%負載率） 6.5分鐘 - 5分鐘 -
充電能力 3小時回充90% 默認4A，0-12A可設定 3小時回充90% 默認4A，0-12A可設定
接口和通訊管理
操作及顯示面板 LCD+LED
標配通訊接口 RS232/USB
通訊插槽 1 個，標配
可擴展通訊 NMC/CMC/AS400
緊急關機（EPO）接口 標配
可編程干節點接口 1 個輸入+1 個輸出，標配
通訊軟件 Winpower
物理參數
主機尺寸 438x 86.3x 571
主機安裝高度 2U
主機重量 13.3Kg? 13.6Kg? 15.2Kg 15.5Kg
電池模塊尺寸? 438×130× 594
電池模塊安裝高度 3U - 3U -
電池模塊重量 46Kg - 52Kg -
主機運輸尺寸 586 x 238 x 766
主機運輸重量 16.3Kg 18Kg 16.4Kg 18.3Kg
電池模塊運輸尺寸 578 x 353 x 796
電池模塊運輸重量 52Kg - 58Kg -
環境參數
運行環境溫度 0°C ~ 50 °C
運行環境濕度 0 ~ 95% （無冷凝）
儲存溫度 -25℃ ~ 55℃
運行噪音（典型負載，1 米處） ≤ 45dB ≤ 45dB ≤ 50dB ≤ 50dB
防護等級 IP20
標準和認證
產品標準 IEC61000/IEC62040/GB4943/GB7260
產品認證 TLC/ 節能認證/CE
后備式和互動式UPS的音頻噪聲應小于55dB(A),在線式UPS的音頻噪聲應符合表1-14的要求
如圖4-9所示的例子是K=9時的同步調制三WM調制而產生的諧波頻率也相應降低，這種頻率較低的諧波通常不易濾除
(3-7 (b)VMOSFET的漏-源電壓UDSmx
乘法器的輸出電流IMo(引腳5)與引腳6的輸入電流IAc和引腳7(電壓放大器輸出》的電壓成正比，與引腳8的VRMS電壓的平方成反比，即Km(VEA-1)Imo=VkMS接電容C，和引腳12外接電阻RsET決定
高頻變壓器下初級繞組Np、次級繞鄉N
位數字表示上述3級，工程技術人員可根據設備安裝的場所、位置和 UPS廠家要求提出防護等級形式的等級時，被略去的數字的位置，應以字母“X”補充，如 1P3X表示類防護形式配電時，UPS仇敲插座與非 UPS負數插座沒有明顯的區分標志，就可能造成用戶誤將的用戶都知道不能將空調、照明等設備接人UPS輸出端，但如果用戶在做UPS負載座上做出明顯區別于其他插座的特殊標志，非 UPS負敢捕入UPS負散插座中，影響UPS的正常運行，所以要在UPS伍載1某些需要單相三線制供電的UPS負載，在其設備內部，零線與保護地線是接在一起A-UPS電源 蓄電池.:如果UPS負載插座的零、火線接反，則有可能造成UPS 和負載的損壞、所以用戶在做、以保護地線為起點，按順時針順序，依次為地、火、零
SANTAK山特在線式型號：
城堡系列機架式 C1-10kVA Rack
C1KR（2021） 、C1KRS（2021） 、C2KR（2021） 、C2KRS（2021） 、C3KR（2021） 、C3KRS（2021）、
C6K Rack 、C6KS Rack 、C10K Rack 、C10KS Rack；
城堡系列塔式 C1-10kVA
C1K 、C1KS 、C2K 、C2KS 、C3K 、C3KS、C6K 、C6KS 、C10K 、C10KS；
城堡系列機架式S-C1-3kVA RACK
S-Rack 1K 、S-Rack 1KS 、S-Rack 2K 、S-Rack 2KS 、S-Rack 3K 、S-Rack 3KS；
城堡系列塔式 3C10-20K
3C10KS 、3C15KS 、3C20KS；
城堡系列 3C3 Pro（20-200kVA）
3C3 Pro 20-200kVA；
靈霄系列 PT 3000（6-20kVA）
PT 6K 、PT 6KS 、PT 10K 、PT10KS；
城堡系列 3C3 Pro ISO (15 -100kVA )
15KS-ISO 、20KS-ISO 、30KS-ISO 、40KS-ISO 、60KS-ISO 、80KS-ISO 、100KS-ISO；
城堡系列 3C3 HD (20-80kVA)
3C3 HD-20K 、3C3 HD-30K 、3C3 HD-40K 、3C3 HD-60K 、3C3 HD-80K；
城堡系列 3C3 HD (400-600kVA)
3C3 HD-400K 、3C3 HD-500K 、3C3 HD-600K；
靈霄系列 PT3000 IoT （1~3kVA）
PT1K-i 、PT1KS-i 、PT2K-i 、PT2KS-i 、PT3K-i 、PPT3KS-i、PT1KSLI-i 、 PT2KSLI-i 、PT3KSLI-i；
電力UPS SPU1-20K
1kVA 、2kVA 、3kVA 、5kVA 、6kVA 、8kVA 、10kVA 、12kVA 、15kVA 、20kVA；
SIU 10-200K 工業UPS
10KVA 、15KVA 、20KVA 、30KVA 、40KVA 、50KVA 、60KVA 、80KVA 、100KVA 、120KVA 、160KVA 、200KVA。
山東鼎控電源科技有限公司經銷批發科華、臺達、山特、華為、科士達、特魯森、施耐德APC、維諦艾默生、伊頓、航天伯克、金武士、易事特、雷樂士、聯科、英威騰、安耐威、山克、梅蘭日蘭、山頓、捷益達等多種品牌UPS不間斷電源、通訊電源，科華、科華精衛系列、理士、圣陽、松下、雙登、風帆、金武士、奧冠、大力神等多品牌鉛酸免維護蓄電池、膠體蓄電池、太陽能蓄電池、新能源電池。提供需求方案、報價、合同、貨運、售后維修、巡檢維護、回收更換、技術咨詢等一系列服務。

主營產品: ups不間斷電源設備,配套鉛酸蓄電池,科華伊頓山特臺達,理士圣陽奧冠大力神

山東鼎控電源科技有限公司經銷批發多種品牌UPS不間斷電源、鉛酸免維護蓄電池、膠體蓄電池、通訊電源，在消費者當中享有較高的地位，公司與多家零售商和代理商建立了長期穩定的合作關系。 山東鼎控電源科技有限公司經銷臺達、航天伯克、科華、伊頓、艾默生、聯科、金武士、易事特、索克曼等多個UPS不間斷電源品牌。蓄電池有科華、科華精衛系列、理士、圣陽、奧冠、大力神蓄電池、太陽能蓄電池、新能源電池品牌。 山東鼎控電源科技有限公司，重信用、守合同，以多品種經營特色和薄利多銷的原則，贏得了廣大客戶的信任。有電源需求直接聯系我們，可為您提供需求方案、報價、合同、貨運、售后維修等一系列服務。

•

  SANTAK山特C10KSRack機架式UPS不間斷電源監控系統用

  6399元

  產品名：UPS電源

•

  SANTAK山特C10KRack機架式UPS不間斷電源服務器機房

  7983元

  產品名：UPS電源

•

  SANTAK山特C6KRack機架式UPS不間斷電源巡檢更換報價

  6894元

  產品名：UPS電源

•

  SANTAK山特C3KRS（2021）機架式UPS不間斷電源技術咨詢

  2763元

  產品名：UPS電源

•

  SANTAK山特C3KR（2021）機架式UPS不間斷電源中心服務器用

  2691元

  產品名：UPS電源

•

  SANTAK山特C2KRS（2021）機架式UPS不間斷電源機房服務器用

  2169元

  產品名：UPS電源

•

  SANTAK山特C2KR（2021）機架式UPS不間斷電源

  1896元

  產品名：UPS電源

•

  SANTAK山特C1KRS（2021）機架式UPS不間斷電源數據中心服務器用

  1260元

  產品名：UPS電源
