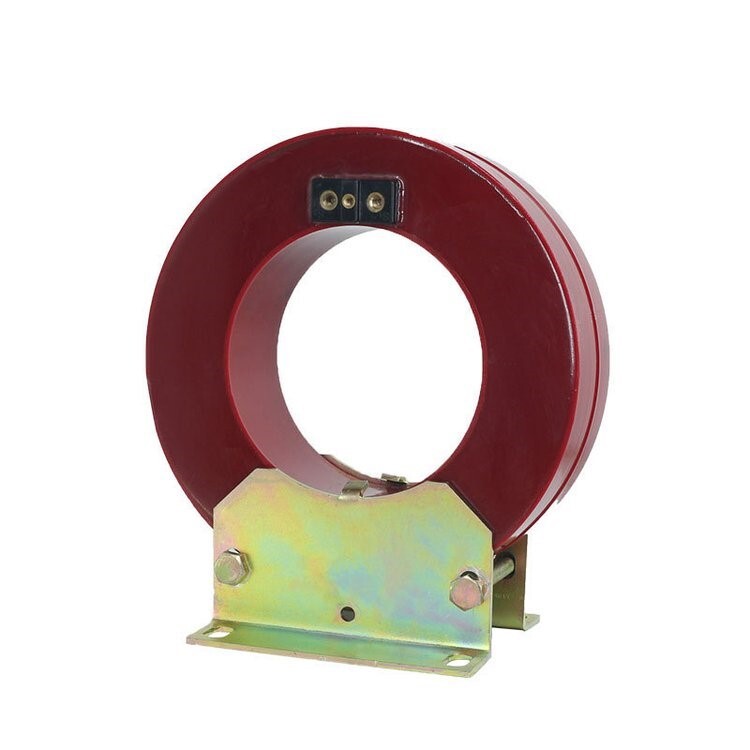

關鍵詞	零序互感器LJK-120
所在地	河北武強經濟開發區

產品詳細介紹

電流互感器是一種電流變換裝置。它將高壓和低壓大電流變成電壓較低的小電流供給儀表和繼電保護裝置并將儀表和保護裝置與高壓電路隔開。電流互感器的二次側電流均為5安，這使得測量儀表和繼電保護裝置使用安全、方便，也使其在制造上可以標準化。
電流互感器的構造是由鐵芯、一次繞組、二次繞組、接線端子及絕緣支撐物等組成。電流互感器的一次繞組的匝數較少，串接在需要測量電流的線路中，流過較大的被測電流，二次繞組的匝數較多，串接在測量儀表或繼電保護回路里。

電子式互感器
變頻功率傳感器是一種電子式互感器，變頻功率傳感器通過對輸入的電壓、電流信號進行交流采樣，再將采樣值通過電纜、光纖等傳輸系統與數字量輸入二次儀表相連，數字量輸入二次儀表對電壓、電流的采樣值進行運算，可以獲取電壓有效值、電流有效值、基波電壓、基波電流、諧波電壓、諧波電流、有功功率、基波功率、諧波功率等參數。
互感器分為電壓互感器和電流互感器兩大類，其主要作用有：將一次系統的電壓、電流信息準確地傳遞到二次側相關設備；將一次系統的高電壓、大電流變換為二次側的低電壓（標準值）、小電流（標準值），使測量、計量儀表和繼電器等裝置標準化、小型化，并降低了對二次設備的絕緣要求；將二次側設備以及二次系統與一次系統高壓設備在電氣方面很好地隔離，從而?；ジ衅髟绯霈F(xiàn)于19世紀末。隨著電力工業的發展，互感器的電壓等級和準確級別都有很大提高，還發展了很多特種互感器，如電壓、電流復合式互感器、直流電流互感器，高準確度的電流比率器和電壓比率器,大電流激光式電流互感器，電子線路補償互感器，電壓系統中的光電互感器，以及SF6全封閉組合電器(GIS)中的電壓、電流互感器?；ジ衅鲝S在電力工業中，要發展什么電壓等級和規模的電力系統，發展相應電壓等級和準確度的互感器，以供電力系統測量、保護和控制的需要。

隨著很多新材料的不斷應用，互感器也出現了很多新的種類，互感器廠的電磁式互感器得到了比較充分的發展，其中鐵心式電流互感器以干式、油浸式和氣體絕緣式多種結構適應了電力建設的發展需求。然而隨著電力傳輸容量的不斷增長，電網電壓等級的不斷提高及保護要求的不斷完善，一般的鐵心式電流互感器結構已逐漸暴露出與之不相適應的弱點，其固有的體積大、磁飽和、鐵磁諧振、動態范圍小，使用頻帶窄等弱點，難以滿難以滿足新一代電力系統自動化、電力數字網等的發展需要。
隨著光電子技術的迅速發展，許多科技發達國家已把目光轉向利用光學傳感技術和電子學方法來發展新型的電子式電流互感器，簡稱光電電流互感器。國際電工協會已發布電子式電流互感器的標準?；ジ衅鲝S的電子式互感器的含義，除了包括光電式的互感器，還包括其它各種利用電子測試原理的電壓、電流傳感器。
證了二次設備和人身的安全。
電壓互感器
測量用電流互感器主要與測量儀表配合，在線路正常工作狀態下，用來測量電流、電壓、功率等。測量用微型電流互感器主要要求：
1、絕緣可靠；

電流互感器是一種常用的互感器產品，是依據電磁感應的原理制作而成的，產品具有使用靈活、性能穩定、操作簡便、可靠性高等優點。用戶使用電流互感器過程中要注意什么呢?下面互感器廠小編就來具體介紹一下電流互感器的使用原則，希望可以幫助到大家。
　　1)電流互感器的接線應遵守串聯原則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有儀表負載串聯。
　　2)按被測電流大小，選擇合適的變比，否則誤差將增大。同時，二次側一端接地，以防絕緣一旦損壞時，一次側高壓竄入二次低壓側，造成人身和設備事故。

3)二次側不允許開路，因一旦開路，一次側電流I1全部成為磁化電流，引起φm和E2驟增，造成鐵心過度飽和磁化，發熱嚴重乃至燒毀線圈;同時，磁路過度飽和磁化后，使誤差增大。電流互感器在正常工作時，二次側與測量儀表和繼電器等電流線圈串聯使用，測量儀表和繼電器等電流線圈阻抗很小，二次側近似于短路。CT二次電流的大小由一次電流決定，二次電流產生的磁勢，是平衡一次電流的磁勢的。若突然使其開路，則勵磁電動勢由數值很小的值驟變?yōu)楹艽蟮闹担F芯中的磁通呈現嚴重飽和的平頂波，因此二次側繞組將在磁通過零時感應出很高的尖頂波，其值可達到數千甚至上萬伏，危及工作人員的安全及儀表的絕緣性能。
　　另外，二次側開路使二次側電壓達幾百伏，一旦觸及將造成觸電事故。因此，電流互感器二次側都備有短路開關，防止二次側開路。在使用過程中，二次側一旦開路應馬上撤掉電路負載，然后，再停電處理。一切處理好后方可再用。
　　4)為了滿足測量儀表、繼電保護、斷路器失靈判斷和故障濾波等裝置的需要，在發電機、變壓器、出線、母線分段斷路器、母線斷路器、旁路斷路器等回路中均設2～8個二次繞阻的電流互感器。

要研究電流互感器的工作特性，確認其在保護外部故障通過大電流時是否會飽和而影響保護動作的正確性，可通過一些試驗方法進行檢測。
　　顯然，直接的試驗方法就是二次側帶實際負載，從一次側通入電流，觀察二次電流找出電流互感器的飽和點。但是，對于保護級的電流互感器，其飽和點可能超過15～20倍額定電流，當電流互感器變比較大時，在現場進行該項試驗會有困難。
　　除此之外，還可通過伏安特性試驗測出電流互感器的飽和點。如前所述，電流互感器飽和是由于鐵心磁通密度過大造成計算出電流互感器的飽和電流。伏安特性的試驗方法為：原方開路，從副方通入電流，測量副方繞組上的電壓降。由于電流互感器的原方開路，沒有原方電流的去磁作用，在不大的電流作用下，鐵心很容易就會飽和。因此，伏安特性試驗并不需要加很大的電流，在現場較容易實現。
