產品別名 |
蝦米節相貫線切割機,相貫線切割機,數控相貫線切割機,進給式相貫線切割機 |
面向地區 |
工作形式 |
相貫線切割 |
|
電流 |
交流 |
作用原理 |
逆變 |
設備特點：將管件軸向移動軸X軸和管件旋轉軸Y軸整合在一起。
進給式相貫線切割機是一種對圓管相交處作自動計算、套料、切割的設備。適合用于水處理、壓力容器、管三通、管接頭等行業，切割管件長度較短、便于集中收集切割完成的管件。該機能十分方便地切割相貫線孔、相貫線端頭、蝦米節彎頭，并且不需人工編程，只需輸入管徑、管的厚度、相交角度等參數，機器就能自動計算切割。管零件自動套料功能可以一次性的將一整根鋼管原料切成多段鋼管，中間無需人工干預，電腦自動排料實現了原料使用的優化，為您節省原材料費用的同時大大降低了切割時間，提高切割效率。蝦米節相貫線切割機 短管切割集中收集管件，沈陽信本和科技有限公司
三軸、四軸、五軸、六軸有/無坡口相貫線切割,切割管徑以及管子長度均可根據用戶要求進行設計制造。
1、垂直或者任意角度切割；
2、切割速度自動無級調速，連續切割設定；
3、正交母管騎座式開孔切割，正交母管插入式開孔切割；
4、斜交母管管面開孔切割，斜交母管管面偏心開孔切割；相貫線切割機
5、正交和斜交支管切割，正交和斜交偏心母管切割，正交和斜交偏心支管切割；
6、母管管面矩形切割，母管槽形中心、偏心切割；

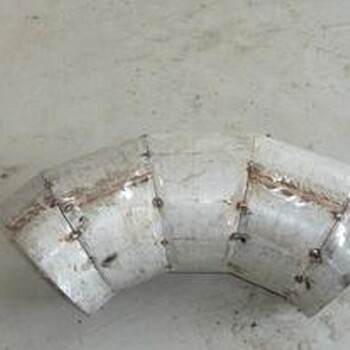

7、園管焊接彎頭、“蝦米節”斜截面切割；數控相貫線切割機
8、多支管相交母管管面開孔切割；多支管相交支管管端切割；
名稱 | 進給式相貫線切割機 | ||
型號 | XBXG32C320P | ||
切割系統參數 | 名稱 | 軸代碼 | 運動范圍 |
割炬左右移動 | X | 100-6000mm | |
管子主軸旋轉 | Y | 360°自由回轉 | |
割炬上下移動 | Z | ≦200mm | |
數控控制軸數 | 三軸兩聯動 | ||
管子尺寸 | 切割管子直徑 | ∮40-∮320 | |
切割管子長度 | 100-6000mm | ||
切割管子壁厚 | 1-10mm | ||
切割速度 | 2500mm/min | 移動速度 | 10000mm/min |
切割方式 | 等離子 | 待割管重量 | 500kg |
切割精度 | ±2mm | 卡盤規格 | K11320C |
外型尺寸 | 7000*1200*1500 | 設備自重 | 1500kg |
