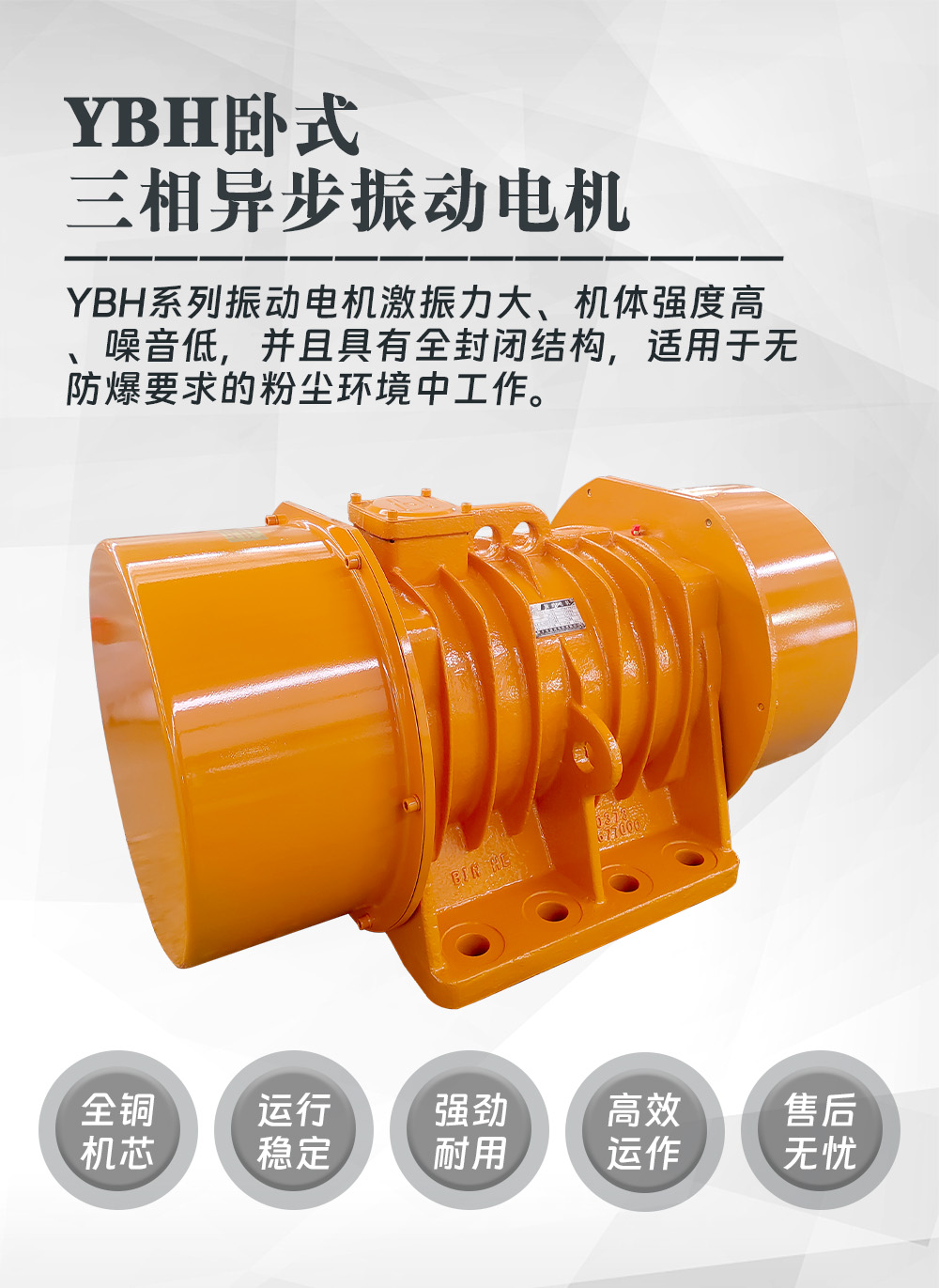

YBH-5-2濱河臥式三相異步振動電機是一種常用的振動電機，廣泛應用于振動給料機、振動輸送機、振動落砂機、振動篩、振動放礦機、振動烘干設備、料倉振動防閉塞裝置等各種無防爆要求的振動機械中。

主要結構及工作原理

YBH-5-2濱河臥式三相異步振動電機由特殊設計的電機和激振塊組成。當電機通電旋轉時，激振塊產生激振力，通過底腳或者法蘭盤傳遞給振動機械。臥式振動電機采用四塊扇形偏心塊做激振塊，激振塊分固定激振塊和可調激振塊，一般內側為固定激振塊，外側為可調激振塊。調節同軸端兩塊偏心塊的夾角，可以從零調節振動電機的激振力。

安裝與調整

1. 安裝要求：振動電機與振動機械連接平面采用6.3光潔度加工面，平面度應符合GB/T1184附表1的9級公差要求。底腳安裝或法蘭安裝螺栓強度不得低于8.8級。振動電機牢固安裝在振動機械上，底腳或法蘭螺栓應使用防松裝置。

2. 接線要求：在接線盒內，應將連接電源的電纜線用接線端子上的螺母壓緊在接線端子的接線柱上，并接好地線。將電纜通過出線套引出振動電機接線盒，壓緊出線端子上的螺釘，使電纜不能在出線套內竄動，否則電纜很快將會損壞，影響電機正常運轉。

3. 激振力的調整：當需要調整激振力時，應按如下步驟進行：

• 卸下防護罩，松開可調激振塊的固定螺栓。

• 旋轉可調激振塊，使其刻度線對準軸上的基準線。

• 擰緊可調激振塊的緊固螺栓，裝上防護罩。

• 注意：電機兩端偏心塊的調整方向應一致，兩端成鏡像關系；同臺振動設備所用電機的激振力大小應一致。

操作與注意事項

1. 電機運行前，應將偏心塊調整到所需激振力的位置，且電機兩側激振力的調整應完全一致。若兩臺或多臺電機一起使用時，它們的激振力也應完全一致。

2. 嚴禁振動電機不戴防護罩工作。

3. 在任何調整和修理前，切斷電源。

4. 振動電機出線電纜由于要承受振動，所以在靠近電纜出口處不允許死彎，要有一個700-750mm的自然彎曲半徑，再將電纜固定在靜止不動的機器或框架上，其距離大約為500-1000mm。在固定電纜的卡子處應墊有柔軟絕緣材料。

5. 振動電機的損壞常由安裝螺栓松動或緊固不當引起，因此在振動電機開始運行20分鐘后應該停機檢查，用力矩扳手檢查底腳或法蘭螺栓。再次運行兩個小時后應重復以上程序，此后兩天內每隔二至四個小時重復檢查底腳或法蘭螺栓，之后每隔四至六個星期檢查一次。
