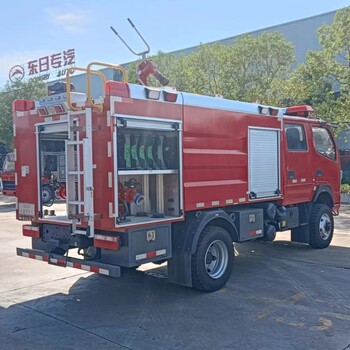

東風3.5噸四驅水罐消防車
一、整車要求
東風越野四驅水罐消防車是由二類汽車底盤、水罐、水泵、管路、儀表電路系統等部件組成，該車裝配鋁合金后爬梯（可拆卸），泵房在整車尾部，罐體為鋼板焊接式，罐體材質為碳鋼板，罐體內部做防腐處理，載水3.5方。該車裝備華宇CB10/30-TB消防泵，PS8/30W消防炮。

二、整車主要參數
外廓尺寸：5990x2100x3080mm
大總質量：9200kg
整備質量：5325kg
載液量：3500L
高車速：89km/h
水泵額定流量：30L/s@1.0MPa
消防炮額定流量：30L/s@0.8MPa
消防炮射程：≥60m
接近角/離去角：12°/ 18°
前懸/ 后懸：1050/ 1550
整車型號：YZR5100GXFSG35/E6

三、底盤主要參數
型 號：EQ2110GSZ6DJ 東風越野四驅國六底盤
驅動型式：4×4
軸 距：3400mm
高車速：105km/h
發動機型號： Q25-152E60
額定功率：112KW
總 質 量：11400kg

四、駕駛室
結 構：原裝平頭、四開門雙排駕駛室，后排座位安裝3具空氣呼吸器托架。
座位設置：前排2人（含駕駛員）+后排3人
設 備：除原車設備外，加裝有100W警報器、取力器控制開關及警燈控制盒。
五、容罐
容 量：水3500L
材 質：水罐采用碳鋼板，罐體內部進行防腐
處理，水罐底板4mm碳鋼板，水罐側板及封板3mm碳
鋼板，水罐頂板3mm碳鋼花紋板；
結 構：鋼板焊接式，內設防蕩板
設 備： 1個人口蓋，帶有快速鎖緊及開啟裝置
1個溢流裝置
1個液位指示計
1個排污口，手動閥控制
技術要求：符合XF39《消防車消防要求和試驗方法 》的有關規定

六、消防泵
型　 號：CB10/30 型消防泵
流 量：30L/s
壓 力：1.0Mpa
大吸深：7m
引水時間：≤60s
真空泵形式：活塞式
安裝形式：后置式

七、管路系統
罐體管路材質為無縫鋼管，通過法蘭與各部件連接。
罐出水管路：設有1個DN100的罐出水管路，水由罐體進入消防泵，裝有1只DN100手動蝶閥，通過DN100撓性接頭連接水罐與消防泵。
外進水管路：消防泵后部有一個外進水口，外接100吸水管，螺紋式管牙接口（KA100捫蓋密封）；
出水管路： ※ 消防泵左右各有1個DN80的常壓出水口；
※ 1個DN80的炮管路，采用DN80撓性接頭，用DN65炮球閥控制。
注水管路： ※ 2個DN65管路（外注水）位于車身左右兩側；
※ 1個DN65罐注水管路，可通過消防泵直接向罐內注水；
放余水管路：為保護水泵及各球閥，在管路的低處加裝放余水閥。
冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。

八、取力器
型 式：夾心式(全功率)
操 縱：電磁閥控制（電動操控）
冷卻方式：強制可調式水冷
潤滑方式：飛濺式油潤滑

九、消防炮
型 號：PS8/30W
流 量：30L/s
射 程：≥60m
壓 力：0.8MPa
回轉角度：水平360°，俯仰-15°～75°

十、器材箱
材 質：前部器材箱骨架為型鋼；后泵房骨架為鋁合金型材；內蒙板為氧化鋁合金花紋板粘結結構。
結 構：前部器材箱全鋼框架焊接結構；后泵房全鋁框架焊接結構；車身左右后側各1扇鋁合金卷簾門，輕便可靠、噪聲小。
器材布置原則
?按戰斗編成和戰斗展開設計器材集成；
?按人體工程學原理設計各種器材托架；
?按使用邏輯關系和使用頻率放置器材；
?站在地面或踏板上2個動作內取用任何器材。

十一、電器系統
※ 駕駛室頂部配備1.4米長排豪華紅紅LED警燈。
※ 整車后頂部安裝50W LED消防探照燈1個，360度遙控轉動。
※ 車輛尾部安裝可折疊式爬梯。
※ 車輛兩側上方各配有2個紅色爆閃燈及2個側照明燈，下方安裝安全標志燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，器材箱、泵房內均裝有照明燈，并符合GB4785規定。
※ 警報器功率為100W；警報器、警燈、爆閃燈電路為立式附加電路，控制器件安裝在駕駛室內。
※ 附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：壓力表、液位計、電源總開關及器材箱燈開關等。

十二、總體技術要求
1、所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；
2、整車性能符合GB7956《消防車性能要求及試驗方法》的規定；
3、液罐質量符合XF39的規定;
4、整車外觀美觀大方,平整度符合XF39的規定;
5、所有粘接平整牢固，符合企標規定。
6、所有焊接牢固、焊后打磨光整。

十三、隨車文件
1）底盤使用說明書 6）消防車交接清單
2）底盤維修手冊 7）消防車使用說明書
3）底盤質量保修卡 8）消防車消防器材清單
4）底盤合格證 9）消防車合格證
5）隨車工具清單




十四、器材配置
30常壓水罐消防車
器材標準配置表——螺紋式
類別 序號 名 稱 規 格 數
量 單位 備 注
隨車
技術
文件 1 消防車使用說明書 1 本
2 消防車器材配置表 1 單
3 汽車底盤使用說明書 1 本
4 汽車底盤合格證 1 單
5 消防泵使用說明書 1 本
6 隨車附件（工具） 1 套 原底盤隨車附件、工具
滅 火


裝 備 1 吸水管 Φ100×2米 4 根 螺紋式
2 濾水器 FLF100 1 件 螺紋式
3 分水器 FII80/65×2-1.6 1 件 內扣式
4 集水器 JII100/65×2-1.0 1 件 內扣式
5 水帶 16-65-20 6 盤 低壓；內扣式
6 水帶 16-80-20 2 盤 低壓；內扣式
7 水帶 16-65-5 1 盤 內扣式(外注水用)
8 異徑接口 KJ65/80 1 件 內扣式
9 水帶包布 DT-SB 4 件
10 護帶橋 長570 2 副
11 水帶掛鉤 4 件
12 地上消火栓扳手 QT-DS1；長370 1 件
13 地下消火栓扳手 長970 1 件
14 吸水管扳手 FS100 2 件
15 直流開關水槍 QZG3.5/7.5；65 1 支 低壓；內扣式
16 多用水槍 QDH6.0/8；65 1 支 低壓；內扣式
破 拆
救 生
工 具 1 滅火器 4㎏/ABC 1 具
2 鐵鍬 長690 1 件
3 鐵鋌 長900 1 件
4 消防腰斧 長280 1 件
5 消防平斧 長810 1 件
6 丁字鎬 長700 1 件
7 橡皮錘 1 件
說 明 1、凡未列入該配置表中其他器材、部件均為用戶要求選配。
2、發車時銷售員應將提車單與此表一并到倉庫辦理器材配置領取手續。
