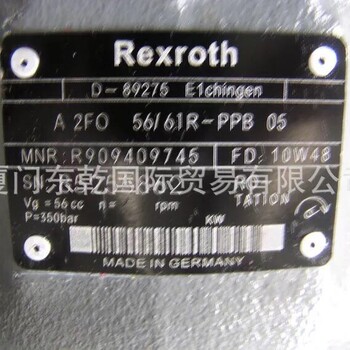

A2FO軸向柱塞定量泵 開式回路
系列 6
規格 公稱壓力/大壓力
5 315/350 bar
10至200 400/450 bar
250至1000 350/400 bar
特性
– 定量泵配有采用斜軸式設計的軸向錐形柱塞轉子組，用于在開式回路中進行靜液壓傳動 -
– 用于行走機械和固定應用
– 流量與驅動轉速和排量成比例
– 驅動軸軸承設計用于在這些區域經常遇到的軸承使用壽命要求
– 具有高功率密度
– 具有小尺寸
– 具有高的總效率
– 具有經濟的設計
– 帶密封柱塞環的一件式錐形柱塞
安裝說明
安全說明
在調試和運行過程中，軸向柱塞單元始終充滿液壓油并排放空氣。在停用相對較長的時間后，也遵
守上述注意事項，因為，軸向柱塞單元可能通過液壓管路將液壓油排回到油箱中。特別是在“傳動軸向上”
安裝位置，進行注油和排氣，否則會存在無油運轉等危險。泵殼體內的殼體泄油通過高泄油
口 (T1、T2) 排放到油箱。對于多個設備的組合，應確保不超過每個設備的相應殼體壓力。當設備的泄油口
存在壓差時，更換共用的泄油管路，以使在任何情況下，都不超過所有連接設備的小允許殼體壓力。
如果無法做到這點，必要時應鋪設單的泄油管路。為了獲得有利的噪音值，應使用彈性元件分離所有連接
管路，并避免在油箱上方安裝。在所有工況下，吸油管路和泄油管路通入油箱中低油位以下的位置。
允許吸油高度 hS 源自總壓力損失；但卻不得hS max = 800 mm。在運轉期間，油口 S 的小吸油壓力
還不得降至 0.8 bar 壓力以下。在油箱上方安裝在油箱上方安裝意味著軸向柱塞單元安裝在油箱的低
油位上方。安裝位置 8 建議 (驅動軸朝上)：泄油管路中的單向閥 (開啟壓力 0.5 bar) 可防止排放泵殼體
。
– A2FO 泵設計用于開式回路中。
– 軸向柱塞單元的項目規劃、安裝和調試由合格人員進行。
– 在使用軸向柱塞單元前，請完整閱讀相應的說明手冊。如有需要，可向博世力士樂索取。
– 運行期間及運行后不久，軸向柱塞單元存在造成灼傷的風險。應采取適當?shù)陌踩胧?(例如穿著防護服)
。
– 軸向柱塞單元的特性可能會因不同的工作條件 (工作壓力、油液溫度) 而改變。
– 工作管路油口：
– 油口和固定螺紋是根據大規定壓力設計的。機器或系統制造商確保連接元件和管路的安全系數滿足
規定的工作條件 (壓力、流量、液壓油、溫度)。
– 工作管路油口和功能油口僅用于液壓管路。
– 遵循此處包含的數據和說明。
– 該產品不能作為一個遵循 ISO 13849 的通用機械安全概念的部件被批準。
– 在液壓系統中將安裝溢流閥。
– 采用以下緊固扭矩：
– 接頭：有關所使用接頭的緊固扭矩，請參見制造商說明。
– 安裝螺栓：對于具有符合 DIN 13 標準的 ISO 公制螺紋和符合ASME B1.1 標準的螺紋的安裝螺栓，我們
建議根據VDI 2230 檢查各個箱體的緊固扭矩。
– 軸向柱塞單元的螺紋孔：大允許緊固扭矩 MG max 對于螺紋孔是大值，不得超過該值。有關數值，請
參見下表。
- 鎖緊螺釘：對于隨軸向柱塞單元提供的金屬鎖緊螺釘，應采用鎖緊螺釘所需的緊固扭矩 MV。
R900030678 A2FO45/61L-PPB05軸向柱塞泵
R900031280 A2FO23/61L-PPB05軸向柱塞泵
R900040702 A2FO180/61L-PBB050軸向柱塞泵
R900055284 A2FO32/61L-VBB050軸向柱塞泵
R900058189 A2FO180/61R-PAB050軸向柱塞泵
R900069403 A2FO10/61L-PPB060軸向柱塞泵
R900070445 A2FO16/61L-VBB060軸向柱塞泵
R900071788 A2FO63/61R-VBB05軸向柱塞泵
R900074771 A2FO90/61L-VBB05軸向柱塞泵
R900078143 A2FO90/61R-VBB05軸向柱塞泵
R900080676 A2FO10/61R-PZB060軸向柱塞泵
R900080679 A2FO16/61R-PAB060軸向柱塞泵
R900087661 A2FO10/61R-VAB060軸向柱塞泵
R900174828 A2FO56/61R-PZB050軸向柱塞泵
R900207879 A2FO107/61R-PAB050軸向柱塞泵
R900212010 A2FO56/61L-VBB050軸向柱塞泵
R900212023 A2FO28/61R-VZB050軸向柱塞泵
R900222323 A2FO45/61L-PZB050軸向柱塞泵
R900226990 A2FO16/61R-VBB060軸向柱塞泵
R900230499 A2FO107/61R-NBB050軸向柱塞泵
R900231253 A2FO56/61R-VBB050軸向柱塞泵
R900231259 A2FO160/61R-VBB050軸向柱塞泵
R900379281 A2FO63/61L-PAB05軸向柱塞泵
R900385883 A2FO32/61R-PAB05軸向柱塞泵
R900386456 A2FO56/61L-PPB050軸向柱塞泵
R900388354 A2FO28/61L-PPB05軸向柱塞泵
R900570865 A2FO80/61L-PPB050軸向柱塞泵
R900993579 A2FO160/61R-VAB050軸向柱塞泵
R900993825 A2FO160/61R-VZB050軸向柱塞泵
R902000273 AA2FO23/61R-NBD55軸向柱塞泵
R902000362 AA2FO45/61R-VSD55軸向柱塞泵
R902004271 AA2FO28/61R-NSD55軸向柱塞泵
R902004306 AA2FO10/61R-NPC56軸向柱塞泵
R902006626 A2FO32/61R-VBB040-S軸向柱塞泵
R902006969 A2FO200/61R-PBB05-S軸向柱塞泵
R902009775 A2FO80/61R-VPB05-S軸向柱塞泵
R902011534 A2FO200/63R-NBB05軸向柱塞泵
R902011713 A2FO80/61R-VBB05軸向柱塞泵
R902011779 A2FO160/61R-NPB05軸向柱塞泵
R902011993 A2FO200/63R-NAB05軸向柱塞泵
R902014064 AA2FO45/61R-VPD55軸向柱塞泵
R902016733 A2FO28/61R-VPB05-S軸向柱塞泵
R902016827 A2FO45/61R-VPB05-S軸向柱塞泵
R902016925 A2FO28/61R-PBB05-S軸向柱塞泵
R902018112 A2FO80/61R-VPB05-S軸向柱塞泵
R902018116 A2FO80/61L-VBB05-S軸向柱塞泵
R902018121 A2FO107/61R-VPB05-S軸向柱塞泵
R902018124 A2FO107/61R-VBB05-S軸向柱塞泵
R902018130 A2FO12/61R-VBB06-S軸向柱塞泵
R902018134 A2FO12/61L-VPB06-S軸向柱塞泵
R902018138 A2FO16/61R-VBB06-S軸向柱塞泵
R902018144 A2FO28/61R-VPB05-S軸向柱塞泵
R902018155 A2FO56/61R-VPB05-S軸向柱塞泵
R902018294 A2FO200/63L-NBB05-S軸向柱塞泵
R902018344 AA2FO56/61R-NSD05-S軸向柱塞泵
R902018352 A2FO12/61R-VPB06-S軸向柱塞泵
R902018358 A2FO10/61R-VPB06-S軸向柱塞泵
R902018365 A2FO32/61L-VAB05-S軸向柱塞泵
R902018368 A2FO16/61L-PBB06軸向柱塞泵
R902018374 A2FO56/61L-PZB05軸向柱塞泵
R902018445 A2FO12/61L-PPB06軸向柱塞泵
R902018448 A2FO16/61L-PAB06軸向柱塞泵
R902018460 A2FO180/61L-PBB05軸向柱塞泵
R902018465 A2FO63/61L-VAB05軸向柱塞泵
R902021523 A2FO28/61L-PZB06軸向柱塞泵
R902021531 A2FO45/61L-PZB05軸向柱塞泵
R902021539 A2FO107/61L-VPB05-S軸向柱塞泵
R902021547 A2FO45/61L-PPB05軸向柱塞泵
R902021550 A2FO23/61L-PZP06軸向柱塞泵
R902021554 A2FO10/61L-XAB06-S軸向柱塞泵
R902021571 A2FO10/61L-PZP06軸向柱塞泵
R902021574 A2FO12/61L-PZP06軸向柱塞泵
R902021579 A2FO28/61L-PAB05軸向柱塞泵
R902021584 A2FO10/61L-PAB06軸向柱塞泵
R902021587 A2FO32/61L-PAB05軸向柱塞泵
R902021590 A2FO12/61L-PAB06軸向柱塞泵
R902021592 A2FO23/61L-PZB05軸向柱塞泵
R902021610 A2FO63/61L-PBB05軸向柱塞泵
R902021613 A2FO80/61L-PPB05軸向柱塞泵
R902021616 A2FO90/61L-PBB05軸向柱塞泵
R902021629 A2FO10/61L-PPP06軸向柱塞泵
R902021631 A2FO10/61L-PPB06軸向柱塞泵
R902021634 A2FO107/61L-VPB05軸向柱塞泵
R902021637 A2FO23/61L-PPB05軸向柱塞泵
R902021639 A2FO23/61L-PZB06軸向柱塞泵
R902021650 A2FO28/61L-PPB06軸向柱塞泵
R902021656 A2FO32/61L-PBB05軸向柱塞泵
R902021658 A2FO32/61L-PBB06軸向柱塞泵
R902021663 A2FO56/61L-PAB05軸向柱塞泵
R902021669 A2FO12/61L-PZB06軸向柱塞泵
R902021672 A2FO28/61L-PZP06軸向柱塞泵
R902021682 AA2FO16/61L-NBC56軸向柱塞泵
R902021684 AA2FO16/61R-NBC56軸向柱塞泵
R902021698 A2FO12/61L-PBB06軸向柱塞泵
R902021725 A2FO160/61R-VBB05-S軸向柱塞泵
R902021749 A2FO56/61L-VPB05-S軸向柱塞泵
R902021760 A2FO56/61L-PBB05軸向柱塞泵
R902021763 A2FO125/61L-PBB05軸向柱塞泵
R902021809 A2FO23/61L-PAB05軸向柱塞泵
R902021813 A2FO125/61L-PAB05軸向柱塞泵
