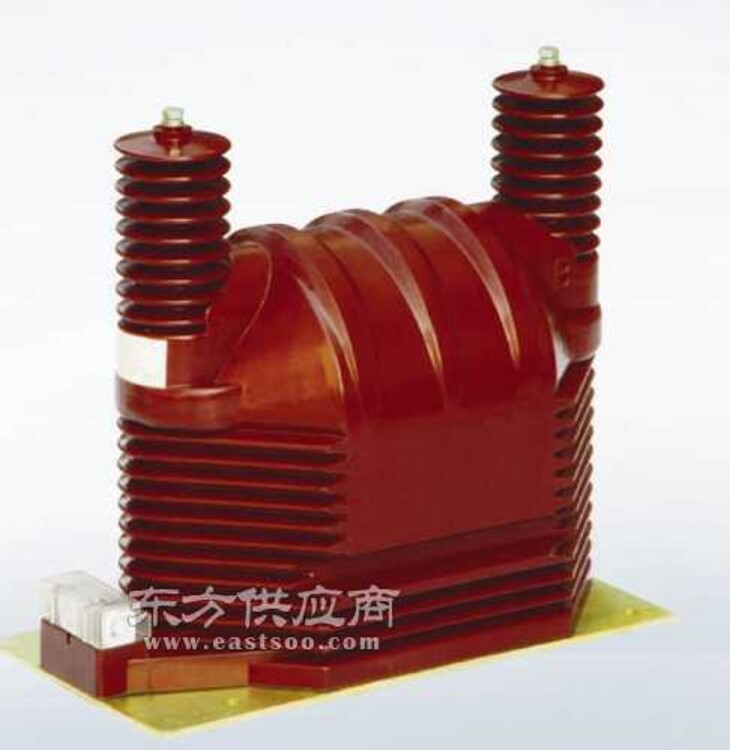

本型電壓互感器是環氧樹脂澆全封閉式產品，適用于額定頻率50Hz、額定電壓35kV及以下的電力系統中供電壓、電能的測量和繼電保護使用。

技術參數：

產品符合標準GB1207-2006和IEC60044-2

額定頻率：50Hz

環境溫度：-5℃～+40℃

污穢等級：II級

電壓互感器有兩種類型：35KV及以下電壓等級的電壓互感器實質上是一種小型降壓變壓器，其一次側繞組并接入電力系統母線上，二次側繞組并接著各種測量?jī)x表、保護裝置等的電壓線圈；在110KV及以上中性點直接接地的系統中，常采用由電容串聯組成的電容分壓式電壓互感器，電容器串接于高壓母線與地之間，而在臨近接地的一個電容兩端并接入一只通用小型電壓互感器。此兩種電壓互感器，當一次側接入額定電壓的母線或線路時，其二次繞組的輸出電壓都為額定值（每相電壓為100/√3V）。由于電壓互感器二次繞組接入的都是阻抗很大的電壓線圈，所以電壓互感器近似運行于斷路（空載）狀態。

JDZ9-35可以定做多種規格參數，電壓比、準確及，容量可按照客戶要求生產
電流互感器的特點是： (1)一次線圈串聯在電路中，并且匝數很少，因此，一次線圈中的電流完全取決于被測電路的負荷電流．而與二次電流無關；(2)電流互感器二次線圈所接儀表和繼電器的電流線圈阻抗都很小，所以正常情況下，電流互感器在近于短路狀態下運行。
電流互感器一、二次額定電流之比，稱為電流互感器的額定互感比：kn=I1n/I2n 因?yàn)橐淮尉€圈額定電流I1n己標準化，二次線圈額定電流I2n統一為5(1或0.5)安，所以電流互感器額定互感比亦已標準化。kn還可以近似地表示為互感器一、二次線圈的匝數比，即kn≈kN=N1/N2式中N1、N2為一、二線圈的匝數。
電流互感器的作用就是用于測量比較大的電流。

電子式互感器
變頻功率傳感器是一種電子式互感器，變頻功率傳感器通過對輸入的電壓、電流信號進行交流采樣，再將采樣值通過電纜、光纖等傳輸系統與數字量輸入二次儀表相連，數字量輸入二次儀表對電壓、電流的采樣值進行運算，可以獲取電壓有效值、電流有效值、基波電壓、基波電流、諧波電壓、諧波電流、有功功率、基波功率、諧波功率等參數。
互感器分為電壓互感器和電流互感器兩大類，其主要作用有：將一次系統的電壓、電流信息準確地傳遞到二次側相關設備；將一次系統的高電壓、大電流變換為二次側的低電壓（標準值）、小電流（標準值），使測量、計量?jī)x表和繼電器等裝置標準化、小型化，并降低了對二次設備的絕緣要求；將二次側設備以及二次系統與一次系統高壓設備在電氣方面很好地隔離，從而?；ジ衅髟绯霈F(xiàn)于19世紀末。隨著電力工業的發展，互感器的電壓等級和準確級別都有很大提高，還發展了很多特種互感器，如電壓、電流復合式互感器、直流電流互感器，高準確度的電流比率器和電壓比率器,大電流激光式電流互感器，電子線路補償互感器，電壓系統中的光電互感器，以及SF6全封閉組合電器(GIS)中的電壓、電流互感器?；ジ衅鲝S在電力工業中，要發展什么電壓等級和規模的電力系統，發展相應電壓等級和準確度的互感器，以供電力系統測量、保護和控制的需要。
