錨栓、鋼筋種植及建筑結(jié)構(gòu)混凝土補強加固。
混凝土、石頭、鋼、木板等面作為自流平砂漿使用。
鐵、鐵系桿、拉桿的鋼性連接。

三、性能指標
產(chǎn)品物理性能指標范圍（A+B）：C≈1:4(符合ASTM標準)
物理性能 標準 1天 3天 7天 終
抗壓強度 GB/T17671-1999 ﹥50MPa ﹥65MPa ﹥95MPa ﹥100MPa
抗折強度 GB/T17671-1999 ﹥10MPa ﹥15MPa ﹥20MPa ﹥25MPa
抗拔強度 GB/T50081-2002 ﹥8MPa ﹥12MPa ﹥15MPa ﹥17MPa
受壓彈膜 GB/T50081-2002 / / ﹥18000MPa ﹥18500MPa
線性收縮率 HG/T2625-94 / / ﹤0.012% ﹤0.012%
放熱峰值 HG/T2625-94 ﹤42℃
受壓蠕變 GBJ82-85 ＜1.0*10-3mm/mm(180天)
熱膨脹系數(shù) GBJ119-88 ﹤40*10-6mm/mm/℃(成型28天,0-60℃范圍測試)

施工流程準備
接觸Egm-100的混凝土表面，須鑿除其表層浮漿并露出堅實基層，灌漿面清潔、干燥、無油脂。
混凝土接合面外邊緣磨出25mm厚倒角邊，以增大邊緣處灌漿料與基礎(chǔ)粘合面積；需粘和的金屬表面應(yīng)無銹蝕（達到SSPC-SP6的光潔度要求）。

用手提式攪拌器（200-250rpm）充份混合A（樹脂）、B（硬化劑）約3分鐘;
在低速大功率攪拌機（15-20rpm）中加入C(填料)使與之A、B混合物混合，充分攪拌至骨料全部浸潤即完成，約需5-10分鐘;
在氣溫較低時為了混合物的流淌性，可以適當減少C(填料)的用量（多可減少1/2料）。

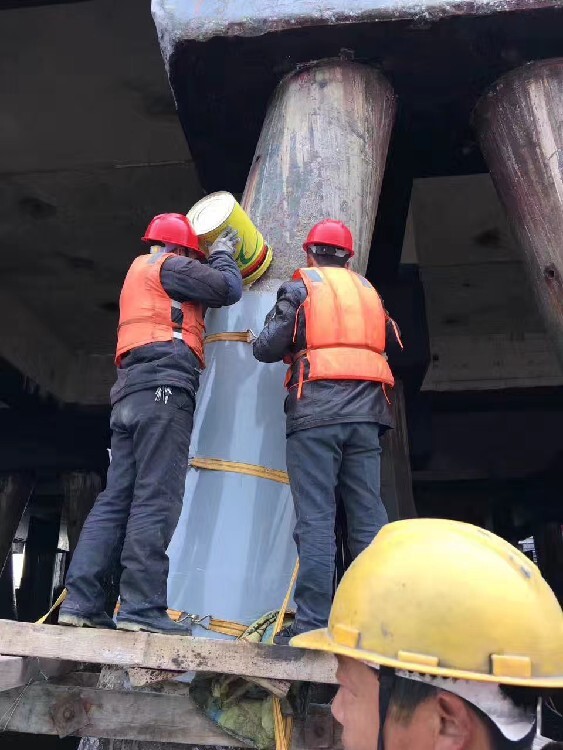

灌漿應(yīng)從一側(cè)灌向另一側(cè)；灌漿過程中可擠壓但勿震搗，以避免夾雜空氣滯留其中；灌漿距離大于1.5m時，應(yīng)使用高位漏斗法灌漿，利用重力壓差原理輔助灌漿。灌漿工作連續(xù)盡快完成;
單次灌漿厚度控制在25mm至350mm間，灌漿區(qū)域超過1.8m×1.8m時需于灌漿區(qū)域設(shè)置伸&n, bsp;縮縫預(yù)留條；單次螺栓孔灌漿深度可達1500mm。
檢查密實
灌漿結(jié)束后，用鐵錘敲擊設(shè)備基板：發(fā)出叮叮聲表明灌漿層密實，發(fā)出咚咚聲表明灌漿層空鼓。

起到增強、抗?jié)B和抗化學品作用，可在潮濕界面和環(huán)境下快速固化，不產(chǎn)生龜裂，適應(yīng)于水利、地下人防工程、道路橋梁等建筑物的缺陷修補粘結(jié)灌漿，亦可作防滲補漏材料
