電動調流閥是一個通過電動執行器驅動，來控制管道中流體流量的閥門。其核心目標是實現“在何種壓力下，提供多少流量”的控制。

它的工作原理可以分為兩大部分：驅動部分和調節部分。

一、（重慶電動調節閥） 驅動部分：電動執行器

1. 信號輸入：
   · 控制系統（如PLC、DCS或簡單的控制器）發出一個控制信號。這個信號通常是：
     · 模擬量信號：如 4-20mA 或 0-10V。這代表了一個連續的、成比例的開度指令。例如，4mA對應閥門全關，20mA對應閥門全開，12mA對應50%開度。
     · 數字量/脈沖信號：如通過現場總線（Profibus, Modbus等）或開關量信號進行控制，更智能，能傳遞更多信息（如位置、扭矩反饋）。
2. 動力轉換：
   · 電動執行器內部的電機（通常是伺服電機或同步電機）接收到電信號后開始旋轉。
3. 運動轉換：
   · 電機的旋轉運動通過齒輪組減速，并增加扭矩。
   · 然后，通過絲杠（螺桿） 機構，將電機的旋轉運動轉換為直線運動（對于直行程閥門如截止閥、閘閥）或保持旋轉運動（對于角行程閥門如球閥、蝶閥）。
4. 位置反饋：
   · 這是一個至關重要的環節。執行器內部有位置傳感器（如電位器、編碼器等），它會實時監測閥桿的實際位置（開度）。
   · 這個實際位置信號會立即返回給執行器的控制板，與控制信號指令的期望位置進行比較。
5. 閉環控制：
   · 執行器的控制板將指令位置與反饋位置進行比較。
   · 如果兩者有偏差，控制板會繼續驅動電機，直到閥桿地移動到指令要求的位置為止。
   · 這種“比較-修正”的過程就是閉環控制，它確保了閥門開度的性。

二、 調節部分：閥體與閥芯

這是閥門的“咽喉”，負責直接與流體互動，實現流量調節。其核心原理是通過改變流道面積來改變流阻，從而實現流量控制。

閥芯和閥座的特殊設計決定了其調流特性。常見的調流閥閥芯類型有：

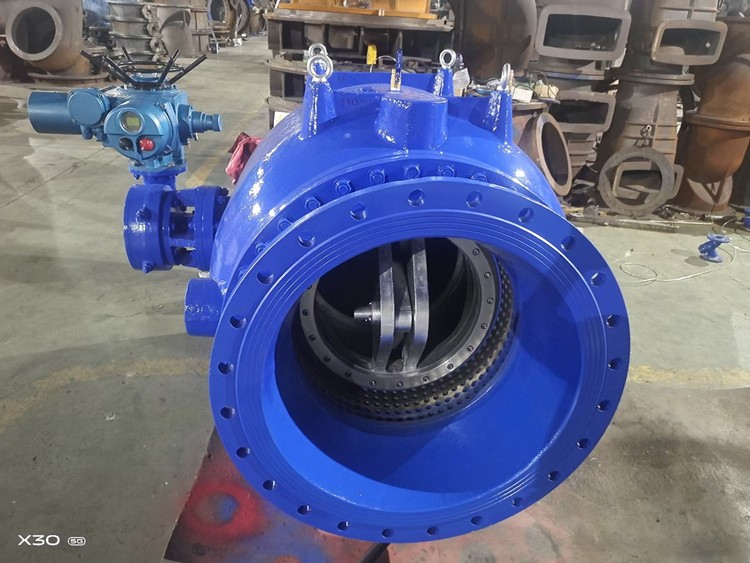

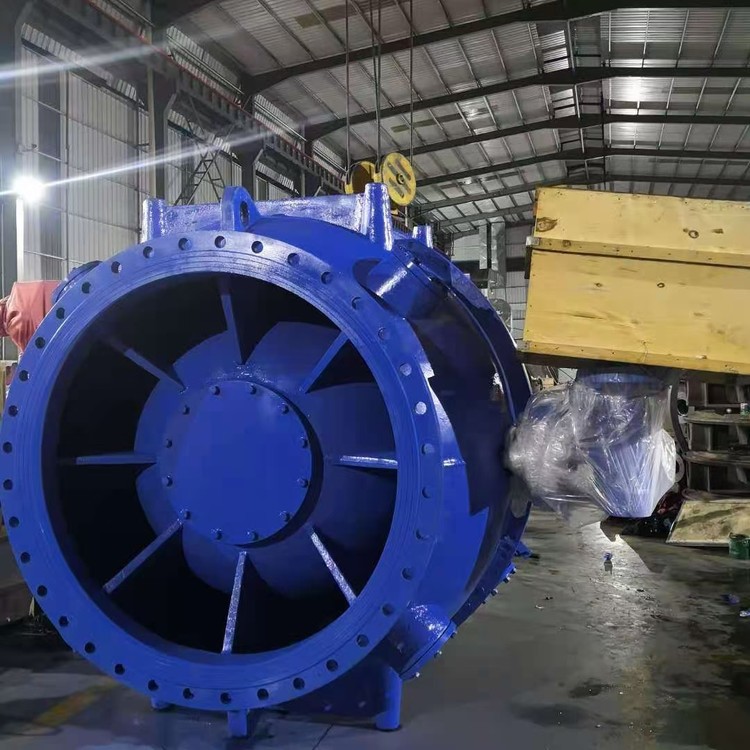

1. 活塞式閥芯：
   · 這是典型的調流閥結構。一個圓柱形活塞在閥腔內由閥桿驅動做直線運動。
   · 工作原理：活塞的側面或端部有特制的迷宮式或多孔式流道。當活塞移動時，它逐漸打開或關閉閥體上的主流通孔，同時流體流過活塞上的復雜流道。
   · 優勢：這種設計能有效分解流體能量，防止氣蝕和噪音的產生，實現平穩的線性調節。非常適合高壓差、大流量的苛刻工況。
2. 電動調流閥V型球閥芯 / 偏心旋轉閥芯：
   · 球閥的球體是V型開口，或閥芯是特殊曲面。
   · 工作原理：通過旋轉，V型開口與閥座之間的扇形面積連續變化，從而控制流量。其流量特性接近等百分比，在小開度時調節靈敏度高。
3. 套筒式閥芯：
   · 閥芯外部有一個固定套筒，上面有許多特定形狀的孔。
   · 調流閥廠家工作原理：當內部的柱塞式閥芯上下移動時，會逐漸遮擋或打開套筒上的孔，改變有效的流通面積，實現流量調節。

---

三、 整體工作流程總結

讓我們用一個簡單的例子串聯起整個過程：

場景： 需要將管道流量穩定在 50 m3/h。

1. 設定： 操作員在控制室將流量設定值設為 50 m3/h。
2. 計算： 控制系統（或流量控制器）將設定值與流量計的實際測量值進行比較。假設當前流量是 60 m3/h，系統計算出需要關小閥門。
3. 發令： 控制系統向電動調流閥的執行器發送一個電信號（例如，從當前的15mA減小到13mA）。
4. 驅動： 執行器電機啟動，通過齒輪和絲杠，驅動閥桿和閥芯向下移動（假設是關小方向）。
5. 調節： 閥芯（如活塞）的移動，使得閥門內部的流通面積減小，流阻增加。
6. 反饋： 執行器內部的位置傳感器實時報告閥芯已經到了一個新的、更小的開度位置。
7. 穩定： 管道流量隨之下降到 50 m3/h。流量計將此新值反饋給控制系統?？刂葡到y(tǒng)確認目標達成，停止發送調整信號，閥門保持在該開度。
8. （調流閥價格）閉環完成： 整個系統形成了一個以“流量”為被控量的閉環，持續工作以維持流量的穩定。

核心特點與優勢（流量閥）：

· 控制： 得益于閉環控制系統，開度控制非常。
· 遠程自動化： 無需人員到現場手動操作，易于集成到自動化系統中。
· 流量特性可選： 通過閥芯形狀設計，可以實現線性、等百分比等流量特性，以滿足不同的工藝需求。
· 抗氣蝕與降噪： 設計的閥芯（如迷宮式）能有效避免傳統閥門在高壓差下容易產生的氣蝕、震動和噪音問題，延長閥門壽命。
