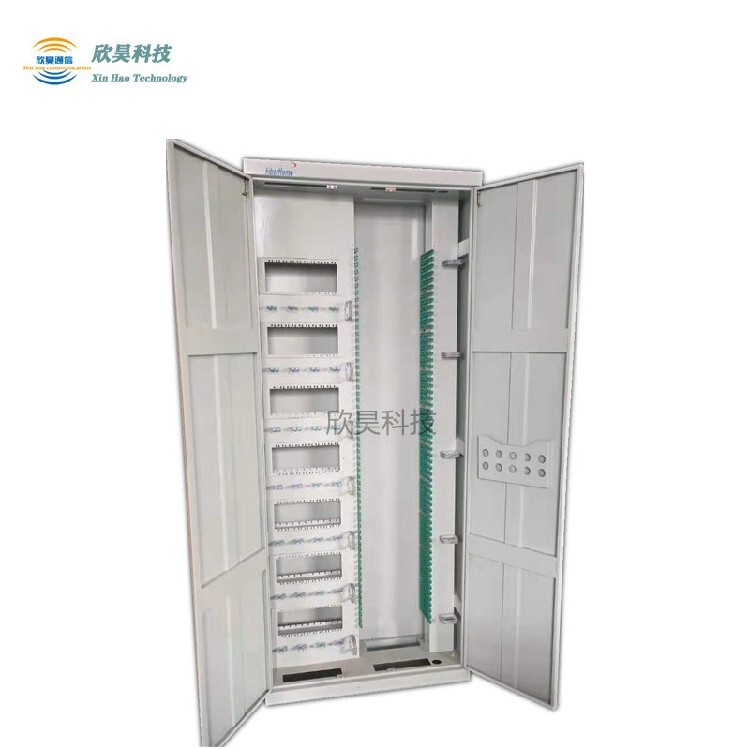

四網合一ODF光纖配線架：光纜纖芯和尾纖保護功能。既可單裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光累接及接入的設備。　它是光傳輸系統中一個重要的配套設備，主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點?，F(xiàn)在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。

光纖配線架結構
典型ODF架的結構圖：ODF架應具有可靠終端光纜和靈活分配光纖的功能，并為保護接地端子的引出提供方便。光纖分配架由機架、子架、盤、熔接盒、保護熔接點的附件、光纖適配器以及尾纖組成。該架應具有終端光纜和存放多余尾纖的地方，并且有放置光衰耗器的位置。

光纖配線架功能要求
1、光纜固定與保護功能
應具有光纜引入、固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜及纜中纖芯不受損傷。光纜金屬部分與金屬機架絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2、光纖終接功能
應具有光纖終接裝置。該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，盤繞的光纜纖芯、尾纖不受損傷。
3、調線功能
通過光纖跳線連接器插頭，能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4、光纜纖芯和尾纖的保護功能
光纜開剝后纖芯有保護裝置，固定后引入光纖有終接裝置。
5、容量
每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置、光纖存儲裝置、光纖連接分配裝置在滿容量范圍內應能成套配置。
6、標識記錄功能
機架及單元內應具有完善的標識和記錄裝置，用于方便地識別纖芯序號或傳輸路序，且記錄裝置應易于修改和更換。
7、光纖存儲功能
機架及單元內應具有足夠的空間，用于存儲余留光纖。
光纖配線架（Optical Distribution frame）用于光纖通信系統中局端主干光纜的
ODF架

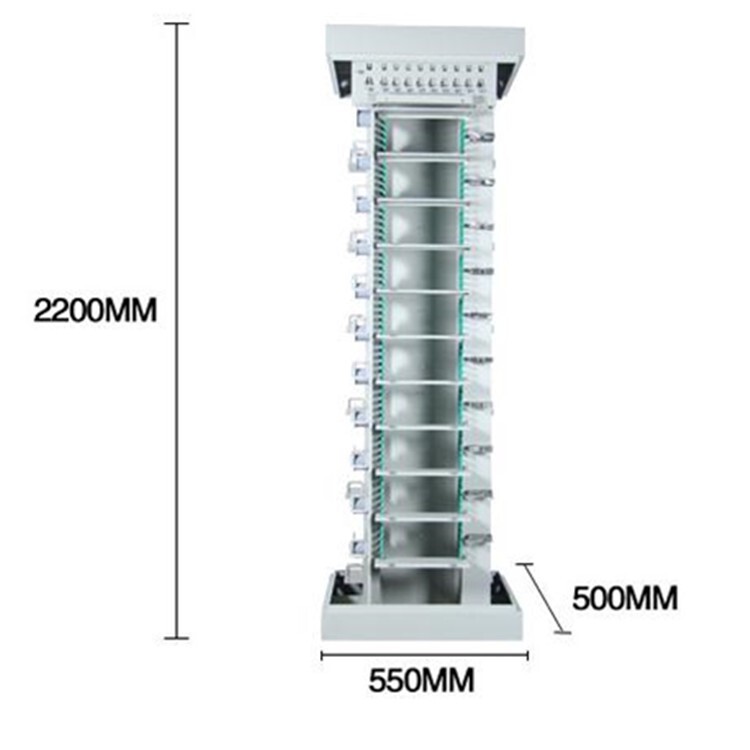

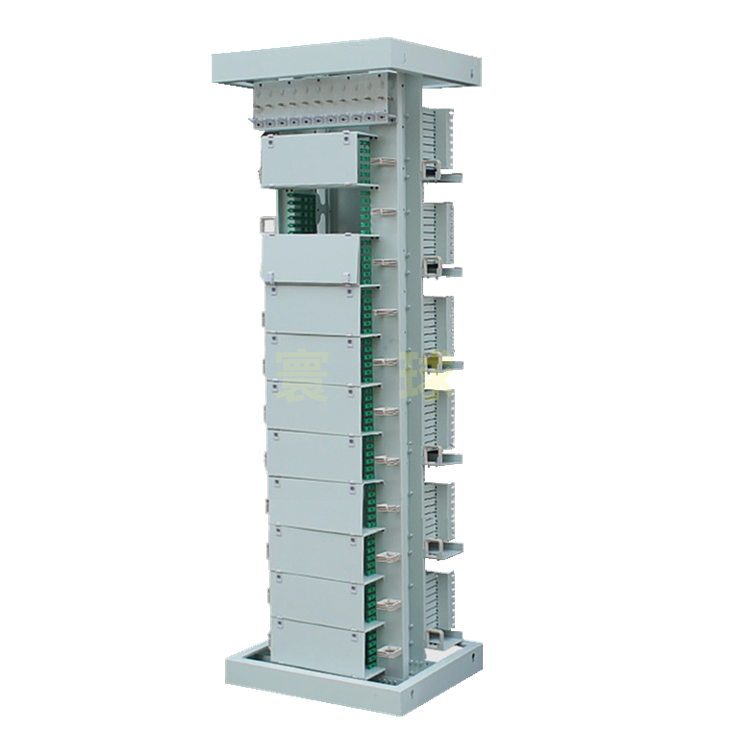

產品特點：三網合一576芯機架式光纖配線架
●國內雙面布局、前后跳纖的操作模式，實現線路側與設備側的光纖交叉連接，沿襲雙面MDF產品直列模塊與橫列模塊調線的習慣；
●敞開式機架，橫列模塊區有多層水平走線槽，前后立體式跳纖，解決跨架跳纖局部擁塞問題；
●預留線路側與線路側，設備側與設備側的跳纖通道；
●所有跳纖不出機架，無需光纜槽道；
●可提供此類光總配的跳線管理軟件，方便跳纖定長管理；
●機架兼容普天分路器托盤。

【產品分類】
1、單元式
單元式的光纖配線架是在一個機架上安裝多個單元，每一個單元就是一個立的光纖配線架。這種配線架既保留了原有中小型光纖配線架的特點，又通過機架的結構變形，提供了空間利用率，是大容量光纖配線架早期常見的結構。但由于它在空間提供上的固有局限性，在操作和使用上有一定的不便。

模塊式
模塊式結構是把光纖配線架分成多種功能模塊，光纜的熔接、調配線、連接線儲存及其他功能操作，分別在各模塊中完成，這些模塊可以根據需要組合安裝到一個公用的機架內。這種結構可提供大的靈活性，較好地滿足網絡通信的需要。目前推出的模塊式大容量光纖分配架，利用面板和抽屜等特結構，使光纖的熔接和調配線操作更方便；另外，采用垂直走線槽和中間配線架，有效地解決了尾纖的布放和存儲問題。因此它是大容量光纖配線架中受歡迎的一種，但它目前的造價相對較高
