1.電纜溝，電纜渠道的凈寬及電纜型號大小選擇支架規格。SFZ–3/540支架適用于放置三根電纜，SFZ–2/430支架適用安置二根電纜。如有特殊要求，可根據實際情況定制。

2.環境適宜溫度范圍:-20--+70°。

3.安裝宜水平走向，如傾斜則需采用其他措施固定電纜。

4.要求平衡、豎直，同側支架水平間距80厘米，雙側支架錯開安裝，支架均衡承載。

5.支架預埋時須支架基座與砌墻混凝土充分咬合、密實、與固定墻面保持直角狀態，底座受力面積，避免扭曲。鋪設電纜時，宜采用自上而下鋪設，拖動電纜時宜水平拖動。

(1)鋼結構支架所用鋼材應平直，無顯著扭曲。下料后長度偏差應在5mm以內，切口處應無卷邊、毛刺。

(2)鋼支架應焊接牢固，無顯著變形。支架各橫撐間的垂直凈距應符合設計要求，其偏差不應大于2mm。層間凈距應不小于兩倍電纜外徑加10mm;充油電纜為不小于兩倍電纜外徑加50mm。

(3)電纜支架應安裝牢固，橫平豎直。各電纜支架的同層橫檔應在同一水平面上，其高低偏差不應大于5mm。在有坡度的電纜溝內或建筑物一I-安裝的電纜支架，應有與電纜溝或建筑物相同的坡度。電纜支架橫檔至溝頂、樓板或溝底的小距離。

(4)組裝后的鋼結構豎井，其垂直偏差不應大于其長度的0.2%，支架橫撐的水平誤差不應大于其寬度的0.2%，豎井對角線的偏差不應大于對角線長度的0.5%。

(5)電纜托架的制作、安裝應符合設計的要求。

(6)電纜支架先涂防腐底漆，刷漆應均勻完整。

位于濕熱、鹽霧以及有化學腐蝕地區的電纜支架，應作特殊的防腐處理或熱鍍鋅，也可采用其他耐腐蝕性能較好的材料制作支架。

組合式電纜支架，也叫作裝配式支架，是在工廠按照支架能夠在現場直接安裝的要求生產支架的各個部件，在電纜構筑物完工后，在電纜敷設前或電纜敷設過程中直接在現場安裝的電纜支架.它與構筑物的連接一般是靠膨脹螺栓或構筑物內的預埋件連接。支架由立柱和托臂(橫臂)組成，托臂(橫臂)與立柱的連接是南托臂定位座直接插入安裝在立柱上的定位孔，再由定位銷(螺栓)固定的支架，此支架裝卸方便，插拔自由，操作方便，施工簡捷。

電纜溝支架接地屬于保護接地:電纜溝支架由于電纜絕緣損壞有可能帶電，為防止其危及人身和設備的安全而設的接地。

電纜溝復合材料支架接地施工要求: 1、嚴格按照設計要求的數量和位置布置接地極與接地帶，規格及型號務必符合設計要求。 2、內接地帶與電纜支架、內接地帶與外接地帶及外接地帶與接地極之間務必焊接牢固。接地帶搭接長度不小于十公分，三面焊縫滿焊，接地帶與接地極、支架搭接，搭接部位兩面或三面焊縫務必滿焊;焊縫高度不小于6MM，無焊渣，無氣孔，按設計圖紙要求做好防腐處理。

一、結構和性能

1、以合成樹脂為粘結劑，玻璃纖維及其制品作增強材料而制成的復合材料，稱為玻璃纖維增強塑料。因其強度高，可以和鋼鐵相比，故又稱為玻璃鋼(FRP)。

2、輕質高強玻璃鋼的比重只有1.4-2.0，即只有普通鋼格的1/4-1/6，比鋁還要輕約1/3，而機械強度卻能達到或超過普通碳鋼的水平，例如某些環氧和不飽和聚酯玻璃鋼，其拉伸和彎曲強度均能達到400Pa以上，按比強度計算，已達到或超過某些特殊合金鋼的水平。

3、優良的耐化學腐蝕性，玻璃鋼與普通金屬的電化學腐蝕機理不同，它不導電，在電解質溶液里不會有離子溶解出來，因而對大氣、水和一般濃度的酸、堿、鹽等介質有著良好的化學穩定性，特別有強的非氧化性酸和相當廣泛的PH值范圍內的介質中都有良好的適應性。過去用不銹鋼也對不了的一些介質，如鹽酸、氯氣、二氧化碳、稀硫酸、次氯酸鈉和二氧化硫等，現在用玻璃鋼可以很好的解決。

4、產品由玻璃纖維團狀模壓料模壓成型，成型工藝操作可靠，且能適應自動化、機械化生產的要求，改善勞動條件，是為率的生產異型聚酯玻璃鋼制品的一條新的途徑。制品尺寸，表面光滑，參數統一規范，質量穩定。

【材質/工藝】：玻璃鋼材質--模壓成型工藝

【產品尺寸】：250mm?。ㄌ厥獬叽缈啥ㄗ觯?br />
【使用場景】：適合電廠，電力電纜溝及電信電纜溝，地鐵隧道等電纜敷設場所，現場安裝及電纜敷設施工。

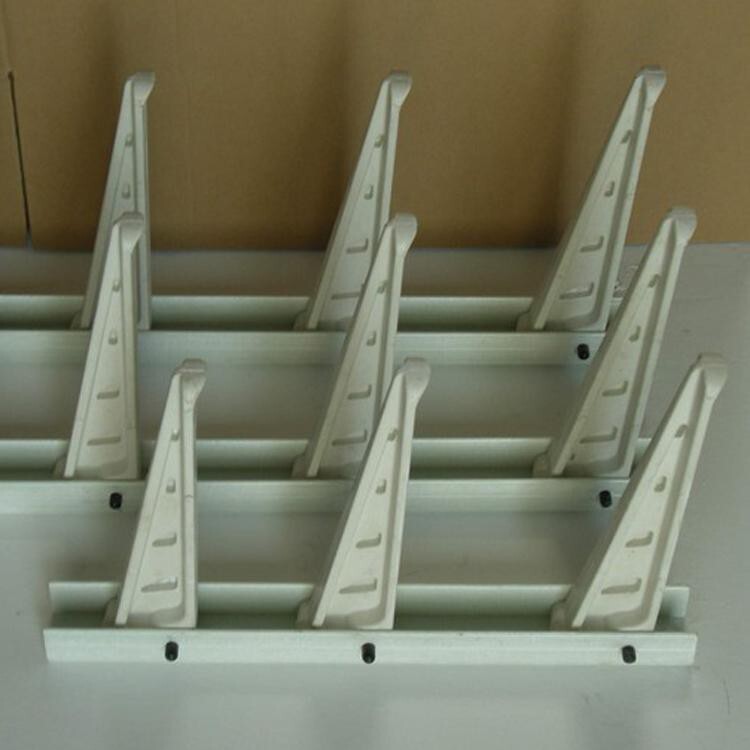

【產品介紹】：螺釘式玻璃鋼電纜支架，臂長250mm，寬60mm，厚70mm通過防滑齒增強與墻壁之間的摩擦力，從而增強與墻壁之間的牢固性，進一步提高螺釘式玻璃鋼電纜支架的機械強度；同時，所述支撐臂的一面為斜面，所述支撐臂的尺寸由與所述固定座的連接處向所述支撐臂自由端逐漸遞減，在機械強度的情況下可以節省原料，從而降低了成本，提高了經濟效益。

【安裝方式】：

1、根據電纜溝、電纜渠道的凈寬及電纜型號大小選擇支架規格。

2、安裝宜水平走向，如傾斜則需要采用其他措施固定電纜。

3、支架采用M12X120加長桿膨脹螺栓，螺釘預埋深度至少100毫米。

4、要求平衡、豎直，同側支架水平間距80cm,雙側支架錯開安裝，支架均衡承載。

5、固定墻面須平整，支架貼墻部分受力面積，避免扭曲，鋪設電纜時宜采用自上而下鋪設，拖運電纜時宜水平拖運。
