KN
測速公式：V ＝ ——————— ＋ C(m/s)(自動計算)
T
儀器編號：＿＿＿＿＿、K＿＿＿＿＿、C＿＿＿＿＿＿
測速范圍：0.01-4.00 m/s (可到5.00m/s)
測流誤差：≤1.0%
顯示屏：4×16位液晶顯示
測量方式：測桿定位測量
溫度范圍：－20℃- 50℃
電源：DC8.4V鋰離子充電電池,充滿后可連續工作40小時以上

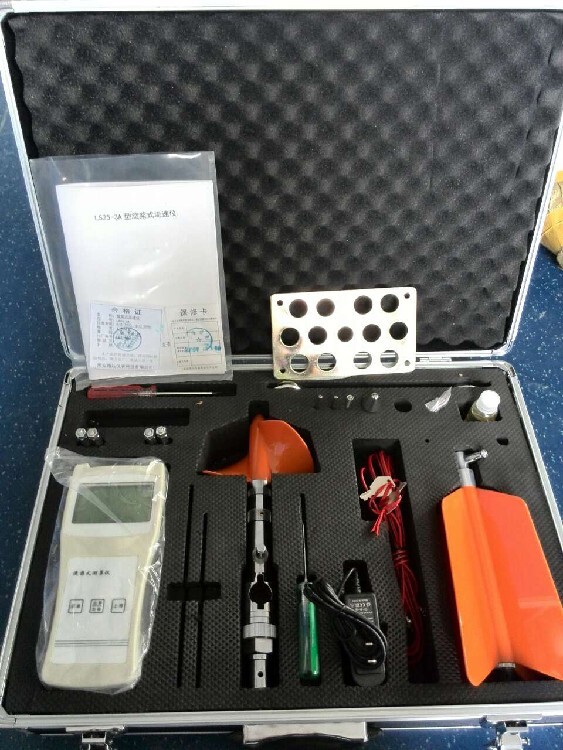

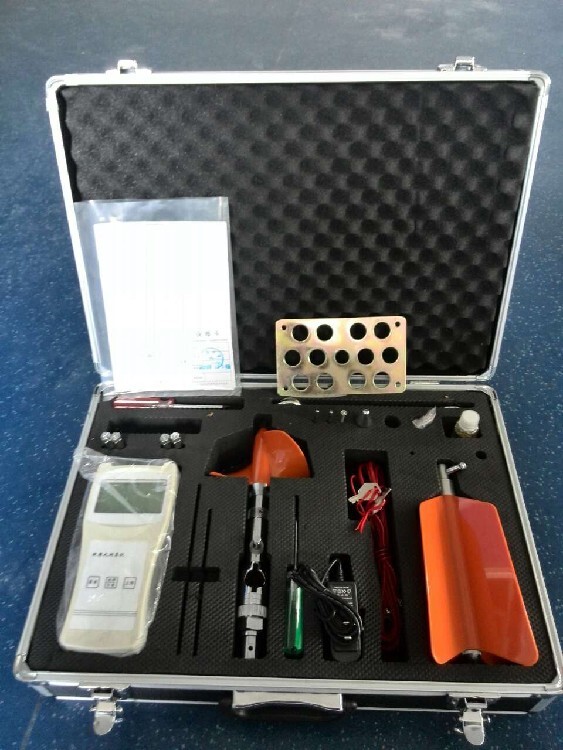

旋杯式流速儀是一種江河水文測驗儀器，用于測定一般河流、渠道、水庫、湖泊等過水斷面中預定測點的平均流速，從而確定該斷面的流量。
流速的測量范圍為0.2～3.5m/s。

二、技術數據

1、儀器的起轉速： V0≤0.08m/s
2、檢定公式的均方差： m≤±1.5%
3、旋杯的回轉直徑： ＝128mm
4、每二次信號間旋杯的轉數： 5轉

三、儀器工作原理及流速測量和計算方法

1、工作原理
當水流作用到儀器的感應元件——旋杯時，由于左右二邊的杯子具有凹凸形狀的差異，因此壓力不等，其壓力差即形成了一轉動力矩，促使旋杯旋轉。水流的速度越快，旋杯的轉速也越快，它們之間存在著一定的函數關系，此關系是通過檢定水槽的實驗而確定的。每架儀器檢定的結果均附有檢定公式，其形式如下：
V=bn+a（對應于原公式V＝Kn+C）
式中V—流速（m/s）；
n—旋杯轉率，等于旋杯總轉數“N”與相應的測速歷時“T”之比，即n＝N/T（1/S）；
b —水力螺矩（對應于原標準的K），單位是;
a—儀器常數（對應于原標準的C），單位是（m/s）。
b和a是表征儀器性能的系數，與旋杯的大小、形狀，旋軸的軸向間隙，頂針與頂窩的園弧及其光潔度，接觸絲的松緊度等因素有關。因此，對該部分的配合關系嚴格地遵照技術要求進行檢查和調整。

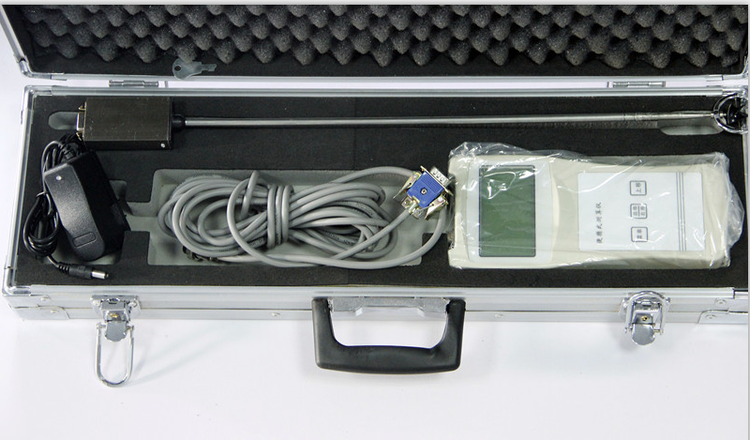

電磁流速儀采用特殊設計的傳感器勵磁系統和信號處理系統，16位嵌入式超微功耗處理器，全數字量信號處理，具有工作穩定、測量精度高、抗干擾能力強等特點，實現自動雙向流速測量，現場多參數顯示自診斷故障報警，選配RS485接口和存儲等功能

應用范圍：
可以測量所有河流及渠道可以是矩形、梯形或涵洞或自定義型渠道河道流速流量。
主機：
供電電源：內置電池供電
使用溫度：-20℃—50℃
濕度：小于90%
流速傳感器：
溫度：-10℃—60℃
高耐壓（包括輸出信號線接頭）：水下800米。
流速測量性能：
大剖面≤10m
大流速≤10m/s，大于10m/s要定貨。
測量精度：±0.5%±2mm/s
水位測量性能：
量程0-20米（其他量程可選）
分辨率1mm
精度：±0.5%±10mm
水溫測量性能
溫度0-60度
誤差:±0.5°

1.流速傳感器安裝
流速傳感器安裝在水下，應盡量靠近水底，河流渠道安裝點附近應無分支，流場較穩定，傳感器安正常為水平迎流方向、傳感器盡量放入水底。
測桿標準為3米、遇到深水區可以加長測桿或者選配鉛魚懸掛測量（鉛聯系銷售商購買）
2.內置水位傳感器
流速傳感器底部安裝了壓力式水位傳感器、請避免傳感器插入到污泥里、堵上壓力傳感器測試口。
3.手持主機使用
儀表為內置電池供電、每次使用前請充電5小時以上（本機內部有充滿保護）無需擔心過充，充電器綠燈亮為充滿，每次沖滿預計使用10-20小時。

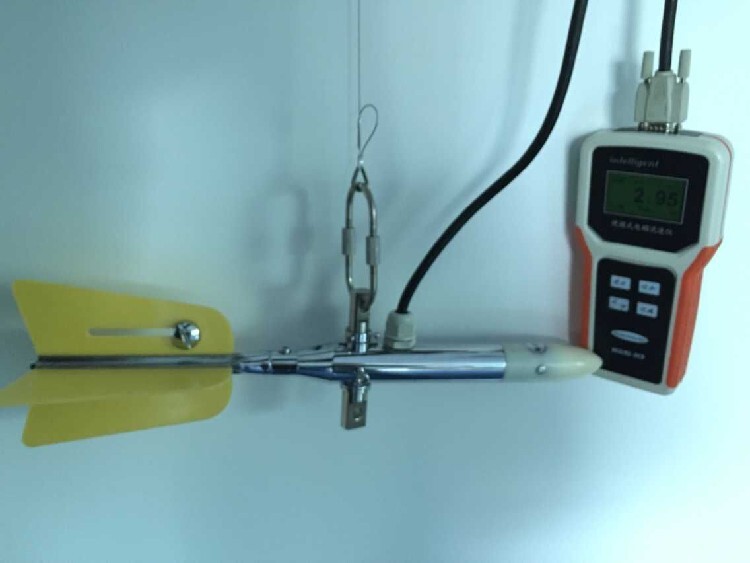

便攜式流速流向儀由水下流速、流向測量部分和水上采集儀表組成。該儀器是一種新的改型儀器，其特點采用新穎的電子、無觸點式測量，靈敏度高，防水、防沙性能良好，是一種大量程的流速流向儀，采用三維方式能準確反映水下流速傳感器姿態、是國內的流速流向儀，采用WINCE操作系統、大屏幕觸摸屏、更直觀、更簡易操作的新型流速流向儀，一般河流、海流、渠道、湖泊、水電站、溢港道等地測流速、流向。
