晶閘管的檢測

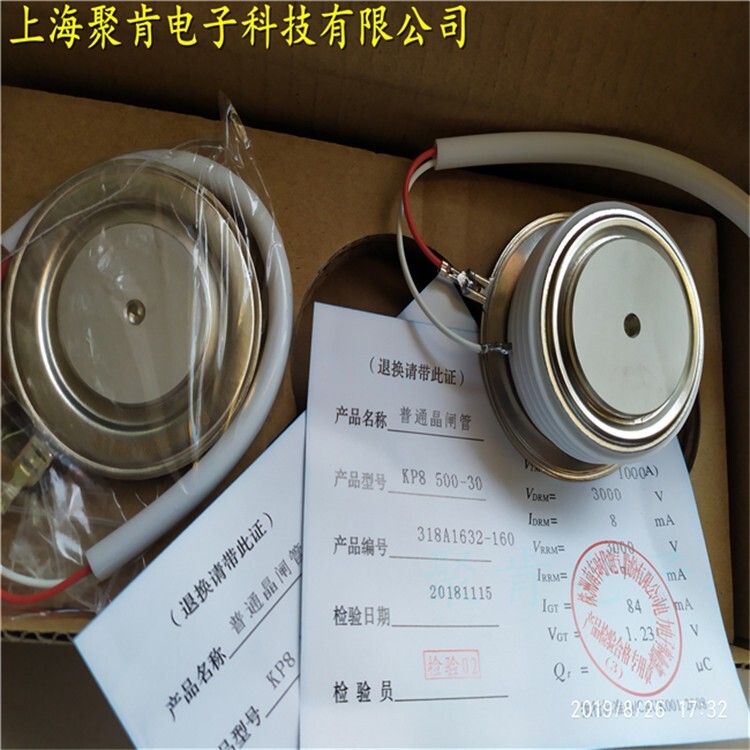

1、判別各電極：根據普通晶閘管的結構可知，其門極G與陰極K極之間為一個PN結，具有單向?qū)щ娞匦?，而陽極A與門極之間有兩個反極性串聯的PN結。因此，通過用萬用表的R×100或R×1 k Q檔測量普通晶閘管各引腳之間的電阻值，即能確定三個電極。具體方法是：將萬用表黑表筆任接晶閘管某一極，紅表筆依次去觸碰另外兩個電極。若測量結果有一次阻值為幾千歐姆(kΩ)，而另一次阻值為幾百歐姆(Ω)，則可判定黑表筆接的是門極G。在阻值為幾百歐姆的測量中，紅表筆接的是陰極K，而在阻值為幾千歐姆的那次測量中，紅表筆接的是陽極A，若兩次測出的阻值均很大，則說明黑表筆接的不是門極G，應用同樣方法改測其他電極，直到找出三個電極為止。也可以測任兩腳之間的正、反向電阻，若正、反向電阻均接近無窮大，則兩極即為陽極A和陰極K，而另一腳即為門極G。普通晶閘管也可以根據其封裝形式來判斷出各電極。 螺栓形普通晶閘管的螺栓一端為陽極A，較細的引線端為門極G，較粗的引線端為陰極K。平板形普通晶閘管的引出線端為門極G，平面端為陽極A，另一端為陰極K。金屬殼封裝(T0—3)的普通晶閘管，其外殼為陽極A。塑封(T0—220)的普通晶閘管的中間引腳為陽極A，且多與自帶散熱片相連。
2、觸發能力檢測：對于小功率(工作電流為5 A以下)的普通晶閘管，可用萬用表R×1檔測量。測量時黑表筆接陽極A，紅表筆接陰極K，此時表針不動，顯示阻值為無窮大(∞)。用鑷子或?qū)Ь€將晶閘管的陽極A與門極短路(見圖2)，相當于給G極加上正向觸發電壓，此時若電阻值為幾歐姆至幾十歐姆(具體阻值根據晶閘管的型號不同會有所差異)，則表明晶閘管因正向觸發而導通。再斷開A極與G極的連接(A、K極上的表筆不動，只將G極的觸發電壓斷掉)。若表針示值仍保持在幾歐姆至幾十歐姆的位置不動，則說明此晶閘管的觸發性能良好。

二極管主要的特性是單向?qū)щ娦裕浞蔡匦郧€。
⒈正向特性
當加在二極管兩端的正向電壓（P為正、N為負）很小時（鍺管小于0.1伏，硅管小于0.5伏），管子不導通，處于“截止”狀態，當正向電壓超過一定數值后，管子才導通，電
二極管伏安特性曲線
二極管伏安特性曲線
壓再稍微，電流急劇暗加（見曲線I段）。不同材料的二極管，起始電壓不同，硅管為0.5-0.7伏左右，鍺管為0.1-0.3左右。
⒉反向特性
二極管兩端加上反向電壓時，反向電流很小，當反向電壓逐漸增加時，反向電流基本保持不變，這時的電流稱為反向飽和電流（見曲線Ⅱ段）。不同材料的二極管，反向電流大小不同，硅管約為1微安到幾十微安，鍺管則可高達數百微安，另外，反向電流受溫度變化的影響很大，鍺管的穩定性比硅管差。
⒊擊穿特性
當反向電壓增加到某一數值時，反向電流急劇，這種現象稱為反向擊穿。這時的反向電壓稱為反向擊穿電壓，不同結構、工藝和材料制成的管子，其反向擊穿電壓值差異很大，可由1伏到幾百伏，甚達數千伏。
⒋頻率特性
由于結電容的存在，當頻率高到某一程度時，容抗小到使PN結短路。導致二極管失去單向?qū)щ娦?，不能工作，PN結面積越大，結電容也越大，越不能在高頻情況下工作。

一）普通二極管的檢測（包括檢波二極管、整流二極管、阻尼二極管、開關二極管、續流二極管）是由一個PN結構成的半導體器件，具有單向?qū)щ娞匦?。通過用萬用表檢測其正、反向電阻值，可以判別出二極管的電極，還可估測出二極管是否損壞。
1．極性的判別將萬用表置于R×100檔或R×1k檔，兩表筆分別接二極管的兩個電極，測出一個結果后，對調兩表筆，再測出一個結果。兩次測量的結果中，有一次測量出的阻值較大（為反向電阻），一次測量出的阻值較?。檎螂娮瑁?。在阻值較小的一次測量中，黑表筆接的是二極管的正極，紅表筆接的是二極管的負極。
2．單負導電性能的檢測及好壞的判斷通常，鍺材料二極管的正向電阻值為1kΩ左右，反向電阻值為300左右。硅材料二極管的電阻值為5 kΩ左右，反向電阻值為∞（無窮大）。正向電阻越小越好，反向電阻越大越好。正、反向電阻值相差越懸殊，說明二極管的單向?qū)щ娞匦栽胶?。　若測得二極管的正、反向電阻值均接近0或阻值較小，則說明該二極管內部已擊穿短路或漏電損壞。若測得二極管的正、反向電阻值均為無窮大，則說明該二極管已開路損壞。
3．反向擊穿電壓的檢測二極管反向擊穿電壓（耐壓值）可以用晶體管直流參數測試表測量。其方法是：測量二極管時，應將測試表的“NPN/PNP”選擇鍵設置為NPN狀態，再將被測二極管的正極接測試表的“C”插孔內，負極插入測試表的“e”插孔，然后按下“V（BR）”鍵，測試表即可指示出二極管的反向擊穿電壓值?！∫部捎谜讱W表和萬用表來測量二極管的反向擊穿電壓、測量時被測二極管的負極與兆歐表的正極相接，將二極管的正極與兆歐表的負極相連，同時用萬用表（置于合適的直流電壓檔）監測二極管兩端的電壓。如圖4-71所示，搖動兆歐表手柄（應由慢逐漸加快），待二極管兩端電壓穩定而不再上升時，此電壓值即是二極管的反向擊穿電壓。
