環(huán)氧煤瀝青防腐注意要點
組份為環(huán)氧煤瀝青底漆和面漆，都是以環(huán)氧樹脂和煤瀝青為主要成膜物，添加各種防銹顏料、絕緣性填料、增韌劑、流平劑、稀釋劑、防沉劑等制成，B組份是改性胺類固化劑或以固化劑為主料，添加顏填料制成。本產(chǎn)品銷售時A、B組份配套供應，施工時按比例混合，攪拌均勻后在規(guī)定時間內(nèi)用完。
二、適用范圍
主要用于埋地或水下鋼質(zhì)輸油、輸氣、供水、供熱管道的外壁防腐，也適用于各類鋼結(jié)構(gòu)、碼頭、船舶、水閘、煤氣儲罐、煉油化工廠設備防腐及混凝土管、污水池、樓頂防水層、衛(wèi)生間、地下室等混凝土結(jié)構(gòu)的防水和防滲漏。
三、產(chǎn)品特點
1、本產(chǎn)品為防腐涂料，涂層光滑、致密、堅硬，粘結(jié)力強，耐鹽堿、耐海水、耐土壤微生物腐蝕、抗植物根莖穿透性等均。涂料與玻璃纖維布復合使用，可增強防腐層的機械性能。
?? ?2、常溫涂敷，自然固化，施工簡便，可使用手工或機械施工，特別適合現(xiàn)場使用。
四、技術指標
? ??環(huán)氧煤瀝青涂料按其使用功能分為環(huán)氧煤瀝青底漆和環(huán)氧煤瀝青面漆兩類。本公司環(huán)氧煤瀝青底漆為溶劑型產(chǎn)品；環(huán)氧煤瀝青面漆為系列產(chǎn)品，按固體含量分為無溶劑型（GH 201）和厚漿型（GH 202）兩類，又按涂層使用時的耐熱溫度分為耐溫型（在150℃內(nèi)使用，加注W）和標準型（在100℃內(nèi)使用），供用戶按防腐工程實際要求選用。?
本產(chǎn)品企業(yè)標準為Q/DH 02－2009《液體環(huán)氧防腐涂料》，其技術指標與中國石油天然氣行業(yè)標準SY/T 0447－96《埋地鋼質(zhì)管道環(huán)氧煤瀝青防腐層技術標準》和SY/T 0457－2000《鋼質(zhì)管道液體環(huán)氧涂料內(nèi)防腐層技術標準》等同，也符合美國自來水廠協(xié)會標準AWWA C 210－03《鋼質(zhì)水管道液體環(huán)氧涂料內(nèi)外防腐層》的要求，主要項目如下表：
序號 項???????????? 目 單位 底? 漆 面? 漆
溶劑型
GH 601 厚漿型
GH202 無溶劑型
GH201
1 涂料粘度（涂4粘度計，25℃） s ≥60 ≥80 ≥150
2 涂料細度 μm ≤80 ≤80 ≤100
3 涂料固體含量 % ≥70 ≥85 ≥96
4 漆膜干燥時間
（25℃） 表干 h ≤1 ≤4
實干 h ≤ 6 ≤16 ≤24
5 漆膜顏色及外觀 ? 紅棕色半光 黑色有光
6 漆膜附著力 級 1～2
7 漆膜柔韌性 ㎜ ≤2
8 漆膜耐沖擊 J 4.9 ?通過
9 防腐層
耐化學試劑性
（室溫，30d） 10％H2SO4 ? ―― 防腐層完整、
不起泡、不脫落
10％NaOH
10％NaCL

五、使用方法
中國國家標準GB 50268－97《給水排水管道工程施工及驗收規(guī)范》、中國石油天然氣行業(yè)標準SY/T 0447－96《埋地鋼質(zhì)管道環(huán)氧煤瀝青防腐層技術標準》、中國石油化工行業(yè)標準SH 3533-2003《石油化工給排水管道工程施工及驗收規(guī)范》和美國自來水廠協(xié)會標準AWWA C 210－03《鋼質(zhì)水管道液體環(huán)氧涂料內(nèi)外防腐層》都對本涂料的使用有詳細規(guī)定，主要為：
1、表面處理。鋼鐵表面清除油污，好采用噴砂除銹至低達到GB/T 8923的Sa 2級，好達到Sa 2 1/2級。施工條件受限制時，也可采用工具除銹至St 3級。鋼表面處理合格后，在返銹前盡快涂底漆（正常在8h內(nèi)，當空氣相對濕度超過80%時，應立即涂底漆）?；炷帘韺?0㎜內(nèi)含水率低于6%，并清除疏松物質(zhì)，呈現(xiàn)平整堅實表面。
2、配漆。應專人配漆，底漆、面漆開桶后均應攪勻，按規(guī)定比例加入配套的東化1號固化劑，加入量為底漆100︰8～10（氣溫低多加），面漆100︰10。無溶劑型面漆A組份︰B組份=1︰1，不另加固化劑。加固化劑后攪勻并靜置熟化5～10min后使用（配漆時盡量不加稀釋劑，以免降低涂料固體含量，如在冬季施工，漆料過稠，可加入不超過5%的稀釋劑），漆料配好后宜在4h內(nèi)用完（否則漆料將逐步固化變稠，直至無法使用，此時應廢棄，不得調(diào)入稀釋劑勉強沖稀使用），應少量多次配漆，避免造成浪費。???????
3、打膩子。對鋼管表面2mm的焊縫兩側(cè)及兩塊鋼板的搭接處，應打膩子形成光滑過渡面。膩子由按比例配好固化劑的底漆或面漆約加兩倍重量的滑石粉調(diào)勻制成，調(diào)好后應在4h內(nèi)用完。
??? 4、涂漆和纏玻璃布。
防腐層結(jié)構(gòu)由用戶自行決定,建議參考SY/T 0447標準推薦的防腐層等級和結(jié)構(gòu)。

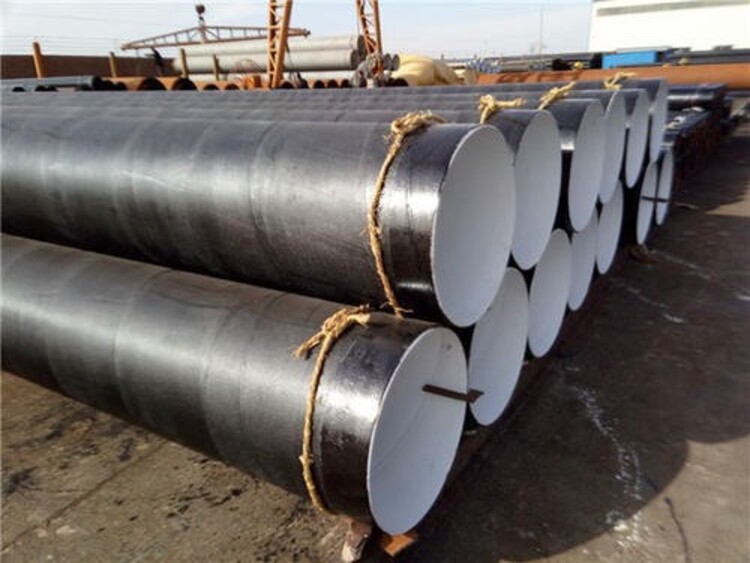

除銹→涂料調(diào)制→涂刷底漆→涂刷面漆→纏玻璃布→面漆→玻璃布→面漆→面漆→電火花檢測鋼管防腐技術要求一、管道防腐 鋼管的防腐按圖紙要求,采用環(huán)氧煤瀝青漆外包玻璃絲布,外涂面漆防腐 外壁施工工藝流程: 管道除銹→涂底漆→遍面漆→第二遍面漆→纏玻璃 絲布→面漆→面漆; 供水管線 IPN8710.高分子涂料鋼管內(nèi)防腐。 5、供水管線環(huán)氧飲水設備涂料鋼管內(nèi)防腐。 6、環(huán)氧煤瀝青纏繞玻璃布鋼管防腐。執(zhí)行標準:SY/T0447-96. 7、各類重防腐涂料鋼管防腐。

水利工程用環(huán)氧煤瀝青冷纏帶防腐鋼管廠家近年來，隨著我國建筑工程施工技術的不斷提高，建筑物鋼管的防腐層也得到不斷的提高。防腐體系定型化的基本目標是防止鋼管的成形磨損，提高鋼管的使用壽命。應用***廣的是tpep防腐，即包覆防腐。鋼管涂覆tpep時，管道周圍需覆蓋m～m厚的防腐層，鋼管表面的環(huán)氧樹脂等涂層可以起到隔離鋼管和防腐鋼管的作用，但是在施工中要注意避免涂層附著力過低的現(xiàn)象發(fā)生。
隨著鋼管防腐技術的發(fā)展，六油四布防腐螺旋鋼管防腐方法應用范圍也更加廣泛。一般場合，應用垂直布置的新建鋼管，當鋼管接口布置在樓板下時，經(jīng)調(diào)整后，應使其平行于樓板而成對布置。上述螺旋焊管一般是根據(jù)鋼管直徑大小，利用吊車或檢修人員將螺旋焊管吊裝至需要安裝位置，然后安裝在樓板上的。吊車或檢修人員把螺旋焊管吊裝到樓板下時，應用沉淀池或過濾池將鋼管沉淀，在沒有吊車的情況下，用刮刀或機械將鋼管從鋼管外壁刮除。
4油3布環(huán)氧煤瀝青防腐鋼管價格以其優(yōu)良的性能可廣泛應用于石油、化工、醫(yī)藥、造紙、食品、紡織、制藥、電子、汽車、紡織印染、電力等行業(yè)。在我國鋼管發(fā)展中，特別是在船舶及海洋工程領域，環(huán)氧樹脂防腐材料已得到廣泛的應用。鋼管水泥砂漿襯里是一種較為理想的防腐材料，它的優(yōu)良的性能與其他材料相比，具有較高的強度、韌性和耐磨性。
