配電箱、二級、三級定義以及接線圖
臨時用電就是在某個地方施工需要用電，臨時搭建的變電所用電設備。再由各級配電箱分支到各個用電現場。

配電箱分為三種配電箱、二級配電箱、三級配電箱。

配電箱就是從變壓器引入三相電源，地線，零線。

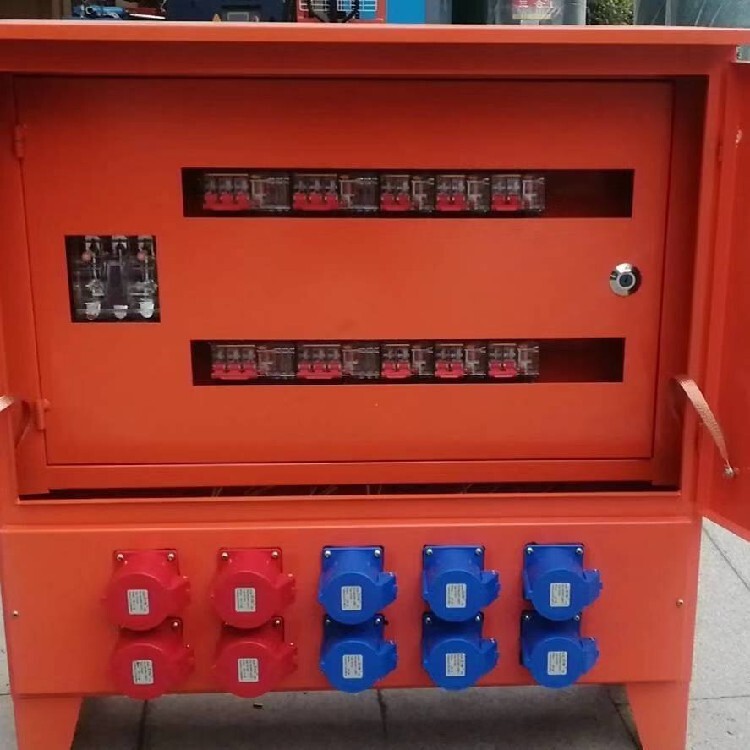

配電箱:施工用電配電柜作建筑工地施工用電用,是針對工程施工現場情況比較特殊而設計.符合建設部門有關施工用電規范標準。全套產品能組成完整施工用電三級保護系統、達到一機一閘一保護的目的,非常適合各類達標工程采用。柜采用下進下出線,前開門,主母線采用銅排連接,接觸良好,內帶計量系統.安全美觀，防雨箱頂適合野外工作。

建筑工地上的二配電箱搭設規范
配電箱和開關箱應有名稱、用途、分路標記及系統接線圖；檢查、維修人員是電工。對配電箱、開關箱進行定期維修、檢查時，將其前相應的電譚隔離開關分閘斷電，并懸掛“禁止合閘、有人工作”停電標志牌，嚴禁帶電作業；熔斷器的熔體更換時，嚴禁采用不符合原規格的熔體代替；漏電保護器每天使用前應啟動漏電試驗技鈕試跳一次，試跳不正常時嚴禁繼續使用。配電箱和開關箱應采用冷軋鋼板制作，鋼板厚度為1、2~2、0mm，其中開關箱箱體鋼板厚度不得小于1、2mm，配電箱箱體鋼板厚度不得小于1、5mm，箱門均應設加強筋，箱體表面應做防腐處理。導線的顏色應為相線L1、L2、L3相序的顏色依次為黃、綠、紅色；N線的顏色為淡藍色；PE線的顏色為綠黃雙色；不得裝設在易受外來固體物撞擊、強烈振動，液體侵濺及熱源烘烤的場所。

5配電箱、開關箱內的連接，采用銅芯絕緣導線。導線的顏色應為：相線L1（A）、L2（B）、L3（C）相序的顏色依次為黃、綠、紅色；N線的顏色為淡藍色；PE線的顏色為綠黃雙色。導線排列應整齊，導線分支接頭不得采用螺栓壓接，應采用焊接并做絕緣包扎，不得有外露帶電部分。
2．6配電箱、開關箱內設N線端子(排)和PE線端子(排)，N線端子(排)與金屬電器安裝板絕緣，PE線端子(排)與金屬電器安裝板做電氣連接?？偱潆娤?柜)N線端子排和PE線端子排的接線點數應為n+1（n—配電箱的回路數）；分配電箱N線端子排和PE端子排接線點數至少兩個以上；開關箱應設N線端子和PE線端子。

電器元件的選擇配置
3．1總配電箱的電器應具備電源隔離，正常接通與分?jǐn)嚯娐?，以及短路、過載、漏電保護功能。
總配電箱（配電柜）由一個進線單元和一個出線單元組成，或由一個進線單元和數個出線單元組成，裝設可見斷開點的透明塑殼總斷路器和可見斷開點的透明塑殼分路斷路器及輔助電源故障時能自動斷開的輔助電源型分路漏電保護器。每個回路輸出端應裝設三點接線端子板。
3．2總配電箱（配電柜）的配出回路數為1~5個回路。
3．3分配電箱由一個進線單元和數個出線單元組成，裝設可見斷開點的透明塑殼斷路器總開關和可見斷開點的透明塑殼斷路器分開關及五點接線端子板。
3．4分配電箱的配出回路數為2~7個回路。
3．5開關箱由一個進線單元和一個出線單元組成，裝設可見斷開點的透明塑殼斷路器和漏電保護器及五點接線端子板。

建筑工地臨時用電安全技術要求，內容較多，參見《施工現場臨時用電安全技術規范》JGJ46-2005。

3 臨時用電管理
3.1 臨時用電組織設計
3.1.1 施工現場臨時用電設備在5臺及以上或設備總?cè)萘吭?0kW及以上者，應編制用電組織設計。 3.1.2 施工現場臨時用電組織設計應包括下列內容：
l 現場勘測；
2 確定電源進線、變電所或配電室、配電裝置、用電設備位置及線路走向； 3 進行負荷計算； 4 選擇變壓器；
