一、Q41F浮動式球閥 概述：
沃茈閥門（上海）有限公司生產銷售的 Q41F浮動式球閥球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
在各種閥門中，球閥的流動阻力較小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。



二、Q41F浮動式球閥主要零件材料:

序號
NO.
零件名稱 材質
GB ASTM
1 閥體 WCB A2116-WCB
2 密封圈 PTFE PTFE
3 球體 1C18Ni9Ti SS304
4 螺母 35 A194-2H
5 螺柱 35CrMoA A193-B7
6 石體 WCB A216-WCB
7 墊片
柔性石墨+不銹鋼

B12.10-304F/.G
8 填料 PTFE PTFE
9 填料壓蓋 WCB A2116-WCB
10 定位片 25 A105
11 擋圈 65Mn AISI 1066
12 手柄 K33 A47-667
Gr.32510
13 閥桿 1Cr33 A276-410
14 螺釘 35 A193-B7
15 止推墊片 PTFE PTFE

三、Q41F浮動式球閥技術規范:

設計依據 國標系列 美標系列
設計標準 GB/T12237 AP16D ANSI B16.34
法蘭連接結構長度 GB/T12221 AP16D ANSI B16.10
結構長度（焊接） GB/T15188.1 AP16D ANSI B16.10
連接法蘭 GB/T9113
JB/T79
Hg20592 ANSI B16.5、B16.47
對焊端 GB/T12224 ANSI B16.25
試驗和檢驗 GB/T9092 AP16D AP1598

四、Q41F浮動式球閥 主要外形尺寸:

浮動式球閥



公稱通徑 15 20 25 40 50 65 80 100 125 150 200
d1 13 19 25 38 64 64 76 102 127 152 203
L 108 117 127 165 191 191 203 229 356 394 457
H 59 63 75 95 142 142 152 178 252 272 342
W 130 130 160 230 400 400 400 650 1050 1050 1410
Wt（kg） 2.5 3 5 7 15 19 19 33 58 93 160

一、BPQ340TC陶瓷偏心半球閥產品簡介：

沃茈閥門（上海）有限公司生產銷售的BPQ340TC陶瓷偏心半球閥利用偏心閥體、偏心球體、閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。特別適用于鋼鐵業，洗選礦、電站、除灰等行業，礦料漿液，灰渣漿液等介質。

閥門的閥座和半球體的密封面均采用工程陶瓷、硬度高、耐沖蝕、壽命長。適用于含有粉狀顆粒的固液混合介質，作啟閉用；半球體為固定球式，剛性好。形狀為V形半球，體積小，重量輕； 閥座密封面與半球密封面間距具有可調性，故閥門在使用一定時間后，密封面間距可再進行調整，延長閥門壽命；閥門在全開時，閥體通道完全暢通，介質流阻小。

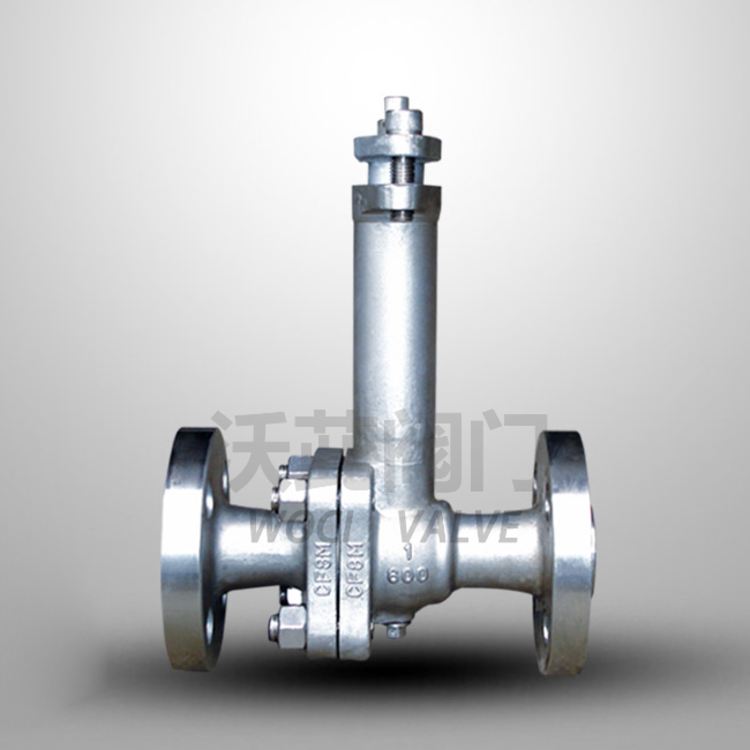

一、沃茈閥門（上海）有限公司生產銷售的Q641F氣動高平臺球閥主要零件材料

序號NO

零件名稱

材質

不銹鋼 碳鋼
1 螺栓 不銹鋼SS304 碳鋼
2 彈簧墊圈 不銹鋼SS304 不銹鋼SS304
3 螺母 不銹鋼SS304 碳鋼
4 閥蓋 不銹鋼CF8/CF8M 碳鋼WCB
5 閥體 不銹鋼CF8/CF8M 碳鋼WCB
6 球 不銹鋼CF8 不銹鋼CF8
7 密封圈 聚四氟乙稀PTFE 聚四氟乙稀PTFE
8 閥桿 不銹鋼SS316 不銹鋼SS304
9 填料 聚四氟乙稀PTFE 聚四氟乙稀PTFE
10 壓緊螺母 不銹鋼SS304 不銹鋼SS304
11 彈簧墊圈 不銹鋼SS304 不銹鋼SS304
12 螺母 不銹鋼SS304 不銹鋼SS304
13 手柄 不銹鋼SS304 不銹鋼SS304

二、Q641F氣動高平臺球閥主要尺寸

SIZE 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2″ 3″ 4″
d 15 20 25 32 38 50 65 76 100
L 130 150 160 180 200 230 290 310 350
D 95 105 115 135 145 160 180 195 230
D1 65 75 85 100 110 125 145 160 190
D2 45 55 65 78 85 100 120 135 160
b 14 16 16 18 18 20 22 24 24
f 2 2 2 3 3 3 3 3 3
H 75 95 90 110 130 140 140 180 250
W 130 140 140 170 200 220 220 350 550
n-do 4-14 4-14 4-14 4-18 4-18 8-18 8-18 8-18 8-22
