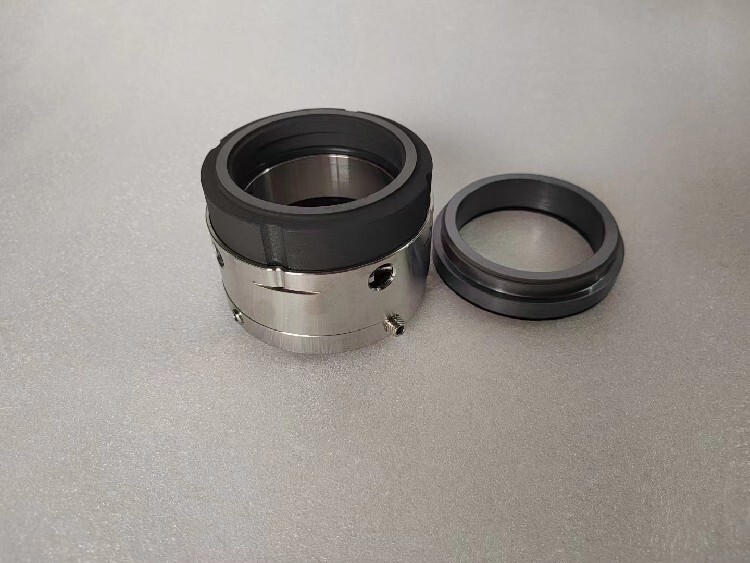

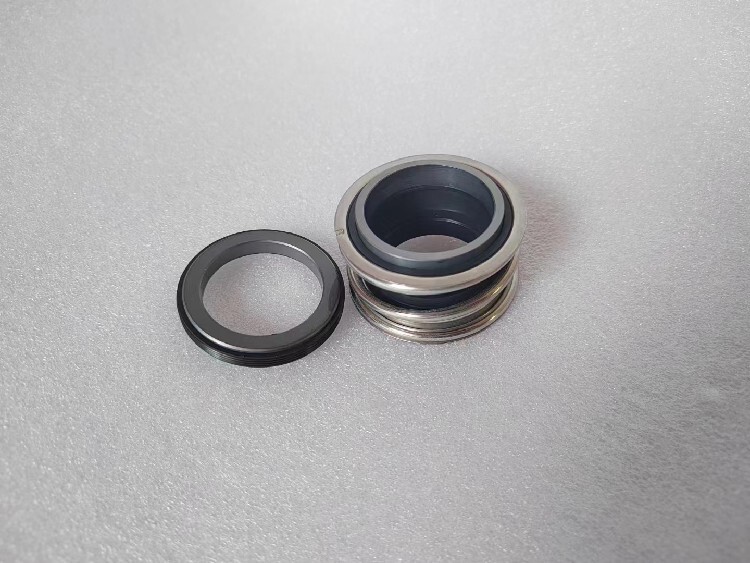

常用機械密封結構由靜止環(靜環)、旋轉環(動環)、彈性元件彈簧座、推環、緊定螺釘、旋轉環輔助密封圈和靜止環輔助密封圈等元件組成,防轉銷固定在壓蓋上以防止靜止環轉動。
軸封箱
過去盛裝機械密封的軸封箱是為軟填料密封設計的填料函。它不適合用于盛裝機械密封,不僅尺寸太小、間隙太窄,而且簡單的圓筒形狀也不合適。
過去只注意消除看得見的流體泄漏,而不注意看不見的易揮發物逸出量的控制,這樣就造成環境污染并對裝置和人身有危險性。國外如美國摩擦學會與潤滑工程師學會的密封技術制訂了SP-30(1994)、SP-32(1990)和SP-33(1991)的帶機械密封轉動機械、壓縮機和螺桿系統的控制易揮發逸出量法規的指南。
氣體阻塞密封系統
過去阻塞密封系統中常用液體阻塞液體或液體阻塞氣體 為了簡化龐大的阻塞液體系統,改用阻塞氣體來阻塞液體或氣體阻塞密封系統中可采用螺旋槽氣體密封與阻塞氣體,浮動套與阻塞氣體等來阻塞氣體和液體。
有足夠的強度和剛度
在工作條件下(如壓力、溫度和滑動速度等)不損壞,變形應盡量的小,工作條件波動時仍能保持密封性。尤其是密封端面要有足夠的強度以及一定的耐腐蝕能力,以產品有滿意的使用壽命。
有良好的耐熱沖擊能力
為此,要求材料有較高的導熱系數和較小的線膨脹系數,承受熱沖擊時不至于開裂。
較小的摩擦系數
密封環匹配應有較小的摩擦系數。
