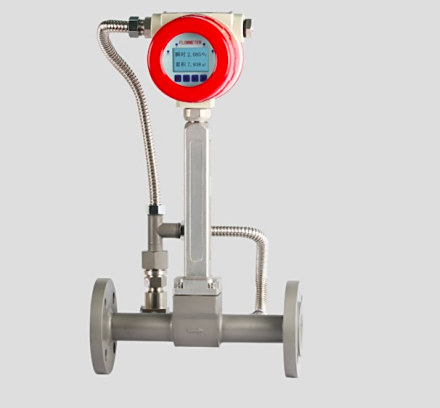

渦街流量計是根據卡門（Karman）渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。

其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器，可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較、理想的測量儀器。

渦街流量計也稱之為旋渦流量計或卡門渦街流量計 [1]  。綜合吸收發達國家技術和總結多年研究生產經驗的基礎上進行精心設計的產品，實現了產品智能化、標準化、系列化、通用化、生產模具化、確保產品質量的美觀性。該產品具有電路、功耗微低、量程比寬、結構簡單、阻力損失小、堅固、用途廣、使用壽命長、工作穩定、便于安裝調試等特點。 [2]

原理

編輯 語音

在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列。

渦街流量計是根據卡門渦街原理(Kármán Vortex Street)測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。

渦街流量計是應用流體振蕩原理來測量流量的，流體在管道中經過渦街流量變送器時，在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦，旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關，可用下式表示：

在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組份變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。

應用范圍廣，蒸汽、氣體、液體的流量均可測量。

檢定周期為二年。

功能

編輯 語音

1. 表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。

2. 全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。

3. 全新的數字濾波和修正功能使流量測量更加可靠。

4. 電池供電型無需外接電源既可連續工作兩年以上。

5. 全新點陣漢字液晶顯示，使用操作更方便。

安裝

編輯 語音

管道情況

渦街流量計的安裝要求有一定的前后直管段，常見情況如下（D為管道的直徑）：

安裝條件

1. 傳感器應安裝在水平、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上。傳感器的上游 和下2游應配置一定長度的直管段，其長度應符合前直管段15～20D，后直管段5～1OD的要求。 [4]

2. 安裝液體傳感器的附近管道內應充滿被測液體。

3. 傳感器應避免安裝在有強烈機械振動的管道上。

4. 直管段的內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管道，誤差 要≤3%，并不超過5mm。

傳感器應避免安裝在有較強電磁場干擾、空間小和維修不方便的場合。

合并圖冊(2張)

安裝要求

1、合理選擇安裝場所和環境。

避開強電力設備，高頻設備，強電源開關設備；避開高溫?zé)嵩春洼椛湓吹挠绊懀荛_強烈震動場所和強腐蝕 環境等，同時要考慮安裝維修方便。

2、上下游有足夠的直管段。

若傳感器安裝點的上游在同一平面上有二個90°彎頭，則：上游直管段≥25D，下游直管段≥5D 。

若傳感器安裝點的上游在不同平面上有二個90°彎頭，則：上游直管段≥40D，下游直管段≥5D 。

調節閥應安裝在傳感器的下游5D以外處，若安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。

3、安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN。

4、管道采取減振動措施。

傳感器盡量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。

5、在水平管道上安裝是流量傳感器常用的安裝方式。

測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。

測量液體流量時，若被測液體中含有少量的氣體，傳感器應安裝在管線的較低處。

6、傳感器在垂直管道的安裝。

測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。

測量液體流量時，液體流向應由下向上：這樣不會將液體重量額外附加在探頭上。

7、傳感器在水平管道的側裝。

無論測量何種流體，傳感器可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許好采用側裝，這樣流體的溫度對放大器的影響較小。

8、傳感器在水平管道的倒裝。

一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽?？捎糜跍y量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。

9、傳感器在有保溫層管道上的安裝。

測量高溫蒸汽時，保溫層多不能超過支架高度的三分之一。

10、測壓點和測溫點的選擇。

根據測量的需要，需在傳感器附近測量壓力和溫度時，測壓點應在傳感器下游的3-5D處，測溫點應在傳感器下游的6-8D處。

注意事項

1. 法蘭與直管段焊接時不能帶著傳感器焊接。

2. 安裝時應使傳感器的流向標志與管道內流體流向一致。

3. 傳感器安裝前，法蘭凹槽內放好密封圈。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處，測溫點在下游5～8DN處。

4. 測量高溫介質時，切勿用隔熱材料把傳感器連接桿周圍包起來。

5. 連接傳感器的屏蔽電纜走向，應盡可能遠離強電磁場的干擾場合。不允許與高壓電纜一起敷設，屏蔽電纜要盡量縮短，并且不得盤卷，以減少分布電感，大長度不應超過200米。

6. 安裝傳感器前，管道進行清洗。沖掉管內的雜質，避免通流后堵塞傳感器。測量液體的管道充滿被測液體，防止氣泡的干擾。

管道安裝(3張)

測量氣體的管道為防止儲積液的干擾。高溫高壓下更換探頭體時，安全操作，做好高溫防護。降溫降壓后在安全條件下方可更換探頭。

規范管理

智能渦街流量計規范安裝，給使用部門在后續管理提供有力的技術保障，對施工單位提出以下幾點具體要求，通過多年的驗證效果很好。

1.智能渦街流量計帶4～20mA輸出，脈沖輸出。

2.智能渦街流量計GPRS遠傳設備需帶脈沖輸入，4～20mA輸入。

3.具有電源防雷和信號防雷（4～20mA）。

4.智能渦街流量計的儀表柜要求為：柜內帶UPS電源、配空開及插座、將GPRS通訊裝置、智能渦街流量計轉換器等集中安裝并帶鎖。

5.儀表柜的平穩需水泥墩底座、儀表柜防護等級適用戶外、柜頂具有隔熱層防止陽光直射、柜具有防潑水功能。

6.表井內需有一側留有足夠的直管段，便于智能渦街流量計檢測、比對和后續管理。

7.設計智能渦街流量計時前端須留有至少10倍公稱通經（10DN）的直管段，后端須留有大于5DN的直管段，確保計量準確。

8.智能渦街流量計應嚴格按說明書安裝，安裝完畢后需測量接地，接地電阻值應在10Ω以下。等電位連接線使用多股銅束導線，線纜需大于等于16mm2；儀表接地線使用多股銅束導線，線纜要求大于等于6mm2。接地標準詳見GB50343-2009《建筑物電子信息系統防雷技術規范》。

常見故障

編輯 語音

渦街流量計常見故障： 一臺DN50渦街流量計，從說明書查到，其液體用流量范圍是3-50m3/h。我們在油流標準裝置上標定的結果是10-50 m3/h符合精度要求，但10m3/h以下精度不合格，應如何評價此臺流量計？

渦街流量汁說明書中，標明的流量范圍是使用于特定參考介質的流量范圍，如液體—般指常溫水。用于其他介質時，可用流量范圍將隨介質的粘度和密度不同而異。由于油流量標準裝置采用粘度比水大，密度比水小的柴油做標定介質，流量計的下限流量—般都會相應提高，使可用流量范圍變窄。所以，渦街流量計在油流量標定裝置上標定出現小流量性能變差是正常的。由此我們不難推斷，如果用液化石油氣(這種低粘度介質)標定渦街流量汁，將會得到比水好的相反結果。

影響

編輯 語音

輸出二線制（4~20）mA信號的與其它設備之間采用二線制傳輸，所需電源為24V±10%，輸出回路的大負載電阻為600Ω（包括電纜線的電阻）。一般情況下連接線用600VPVC絕緣電線或電纜；在易受電噪聲干擾的現場需使用二芯屏蔽線（RWP2×0.5mm），屏蔽層應可靠地接在放大器盒內的接地螺絲上。

渦街流量計的溫度對放大器的影響較小。當用于測量高溫液體或需經常清洗管道時，可將傳感器倒裝。在有保溫層的管道上，切勿用保溫材料將傳感器上連接放大器盒的連桿都包圍起來，多不超過連桿高度的三分之一。傳感器殼體可以用保溫材料包裹。

渦街流量計應避免在架空非常長的管道上安裝，因為長時間使用后，由于傳感器的下垂作用非常容易造成傳感器與法蘭間的密封泄漏，若不得已要安裝時，在傳感器的上下游2D處分別設置管道緊固裝置。安裝管道應無強烈振動，否則應有必要的減震措施。在傳感器的上下游2D處分別設置管道緊固裝置，并加防震墊。

渦街流量計的小流量又往往會低于儀表的下限值，儀表并非工作在它的佳工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式在變徑管與儀表間有長度為15D以上的直管段進行整流。
