額定功率183.5kw大爬坡能力14°行走速度12km/h推進梁總長5315mm整機重量52000kg鉆桿長度3700mm整機尺寸16789*2926*3817mm鉆孔深度3400mm主電機功率55/75kw離地間隙370mm

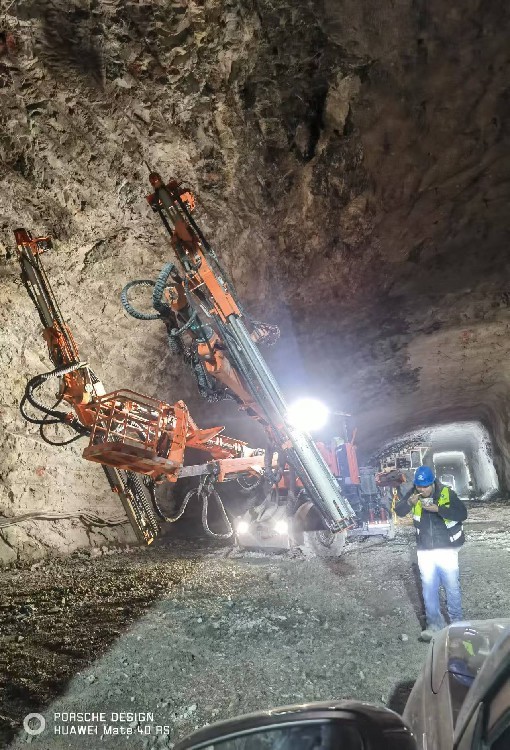

鑫通機械三臂鑿巖臺車鉆孔作業:三臂電腦臺車采用液壓鑿巖機鉆孔,單孔鉆進,1.5-2分鐘可完成4米孔深鉆孔。掌子面200個孔采用雙機(6個工作臂),完成時間在2-2.5小時。人工鉆孔作業:人工風鉆鉆孔,單孔成孔約8分鐘可完成4米孔深鉆孔,掌子面200個孔采用24把風鉆(26人),完成時間在2.5-3小時。鉆孔效率方面,大機作業有較大優勢。正常施工情況III級圍巖月大機掘進每月可達160m,人工鉆爆作業月進度每月可達120m。

鑫通機械電腦三臂鑿巖臺車憑借的智能鑿巖系統和整機穩定性,火力全開,負責隧道鉆爆破孔、錨桿孔、探孔、管棚孔、小導管等施作,其中自動布孔、一鍵自動鑿巖、底平齊等功能受到了客戶的一致好評,成為高原鐵路隧道施工利器。

鑫通機械多臂智能鑿巖臺車由兩名操作手同時操作,可以多臂同時鉆孔,在實際施工中根據隧道斷面的炮眼布局圖,逐項完成找點、打眼和清孔工作。某隧道項目使用多臂鑿巖臺車,通過項目技術人員初步現場觀察、調研,鉆1個炮孔只需1-1.5min,掌子面鉆孔作業時間由6h減至3h,大大縮短掌子面鉆孔作業時間;同時掌子面作業人數由9人降至5人,提升隧道施工本質安全。

鑫通機械電腦三臂鑿巖臺車具有自動定位及鉆孔功能。將設計參數錄入臺車電腦,臺車通過3D掃描儀對隧道拱墻上的已知點的識別,即可計算出臺車相對于隧道的位置。通過臺車的定位和設計參數(線路、開挖輪廓、爆破設計等)的導入、計算,臺車中控平臺中會顯示具體炮孔的深度、位置及角度等信息,操作手按照電腦顯示操作手柄即可完成炮孔的施鉆。

三臂鑿巖臺車是隧道鉆爆法施工的一種鑿巖設備,主要適用于隧道、礦山以及其他地下工程中巷道、隧洞的掘進施工作業。該設備能依靠自身動力靈活移動,鑿巖速度快,工作,并配有三套具備平行保持功能的重型鉆臂,是隧道機械化施工不可或缺的利器。

鑫通機械全電腦三臂鑿巖臺車擁有智能化數據采集與控制系統,實現鉆臂在隧道內定位與多臂協同作業,還可以導入鉆孔規劃圖后一鍵啟動,多鉆臂自動協同工作等。炮孔圖設計應依據鑿巖臺車臂架擺動角度、隧道的凈空、現場圍巖情況以及現場毫秒雷管的段位等綜合考慮。后通過臺車主腦自帶的目標路徑規劃與控制系統完成鉆臂的智能化找點和精細化自動鉆孔作業。

鑫通機械全智能三臂鑿巖臺車可實現智能化、信息化鉆孔,導入依據預先設計好的鉆孔位置圖,依靠臺車自帶系統實現全自動化操作流程,各鉆臂鉆孔,協同工作,互不干涉,便捷,能輕松完成在軟弱圍巖隧道的鉆孔作業。在實際鉆探過程中只需少數人員在控制室收集并處理實時數據,即可開啟無人作業旅程。鉆孔位置圖可以通過求解避免鉆臂之間相互干涉情況下各鉆臂協同工作問題得到。具體而言是解決鉆孔順序問題,得到優鉆孔路徑,從而避免鉆臂之間相互影響。

鑫通隧道掘進機具有遠程地質鉆探及地質分析、臺車自動定位、3D輪廓掃描、自動鉆孔與數據綜合處理等8大功能。效果降人力、提效率、避風險,一改傳統人工鉆爆作業弊端,實現當下施工數據的智能化分析和下一步施工參數的動態化調整。

鑫通多臂鑿巖臺車具有眾多優點,,它能夠顯著提高隧道掘進速度,縮短工期;其次,它能很好地控制隧道超欠挖,調整錨桿打設角度,對提高隧道施工質量起著非常重要的作用;再者,采用機械代替人工開挖能夠大幅度降低隧道施工的安全隱患,對工程建設的安全有著舉足輕重的意義。
