BDBS系列型自整角機為封閉式結構，當它用作接收機時，有一個特殊的阻尼裝置，即裝在軸上的機械阻尼器。該型無接觸式自整角機與接觸式自整角機相比，其特點是無滑動接觸，在缺乏維護的環境中和受到顛簸、振動的系統中使用。

S-5型自整角機的結構設計具有以下特點：
1. **轉子設計**：采用單相勵磁繞組，結構簡單且響應速度快；
2. **定子繞組**：三相對稱分布，確保信號傳輸?shù)姆€(wěn)定性；
3. **材料選擇**：高導磁硅鋼片和耐磨軸承的使用，顯著提升使用壽命；
4. **防護等級**：部分型號支持IP54防護，可適應潮濕、粉塵等惡劣環境。

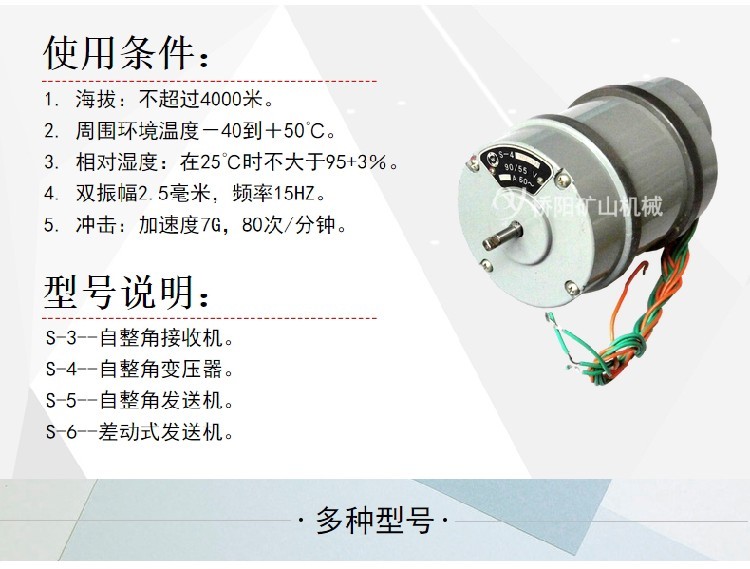

S系列自整角機主要用作角度的遠距離傳送、接收和變換。在同步傳動、追隨系統和計算解答等裝置中使用。使用條件說明：海拔：不超過4000米。周圍環境溫度－40到＋50℃。相對濕度：在25℃時不大于95+3％。雙振幅2.5毫米，頻率15HZ。沖擊：加速度7G，80次/分鐘。

自整角機使用條件：
1、海拔不超過1000m；
2、環境氣溫度-40~+55℃（濕度為60%～70%）；
3、相對濕度：95%±3%（空氣溫度為20±5℃）；
4、振動：BD 表示無接觸式雙振幅1.4±0.2mm,頻率10HZ;
5、沖擊：加速度7g,頻率80次/分。

自整角機本質上是一種微特電機，其工作原理基于電磁感應定律。S-5型自整角機通常由發送機（TX）和接收機（RX）組成對使用，通過定子繞組的耦合實現角度信號的傳輸。當發送機轉子旋轉時，其定子繞組感應出的三相電壓信號通過電纜傳輸至接收機，驅動接收機轉子同步跟隨轉動，從而實現兩軸間無機械連接的角度同步。

自整角機，全稱為自整角機，是一種利用自整步特性將轉角變換為交流電壓或由交流電壓變換為轉角的感應式微型電機。其核心在于通過電磁感應原理，將機械轉角的變化轉化為電氣信號的變化，進而實現無機械連接的角度傳遞。在自整角機系統中，通常包含發送機和接收機兩部分。發送機負責將轉軸上的轉角轉換為電氣信號，而接收機則根據接收到的電氣信號自動調整其轉軸的角度，從而保持與發送機轉角的一致性。
