電磁系統考慮實際吸力特性和反力特性良好配合，以及發揮接觸器運行時噪音低、節電的優點，采用滯留雙線圈由起動和維持兩繞組組成，通過開關切換，為了便于用戶進行交流電源操作，接觸器帶有橋式整流裝置。
主要特征：
1. 采用真空滅弧室、由動、靜觸頭，金屬屏蔽罩，以及波紋管和一個陶瓷環；
2. 真空介質有很高的絕緣強度和很快的介質恢復速度。
技術參數
主回路數：三
控制電源為交流：36V、220V、380V、交流50Hz/60Hz
控制回路方式：直流電磁系統，交流控制電源通過整流橋給供線圈工作
80A為二常開、二常閉，125A、160A為二常開、一常閉
250A、400A為四常開、三常閉，630A為三常開、二常閉
觸點的約定發熱電流為5A
真空開關管外殼為陶瓷、金屬結構
額定工作制：間斷長期工作制，反復短時工作制（額定通電持續率為40%）
參數：
額定電壓1140，660
額定電流 (a) -80、120、160、250、400、630
機械壽命（萬次） 300
當接觸器電磁線圈不通電時，彈簧的反作用力和銜鐵芯的自重使主觸點保持斷開位置。當電磁線圈通過控制回路接通控制電壓(一般為額定電壓)時，電磁力克服彈簧的反作用力將銜鐵吸向靜鐵心，帶動主觸點閉合，接通電路，接點隨之動作。

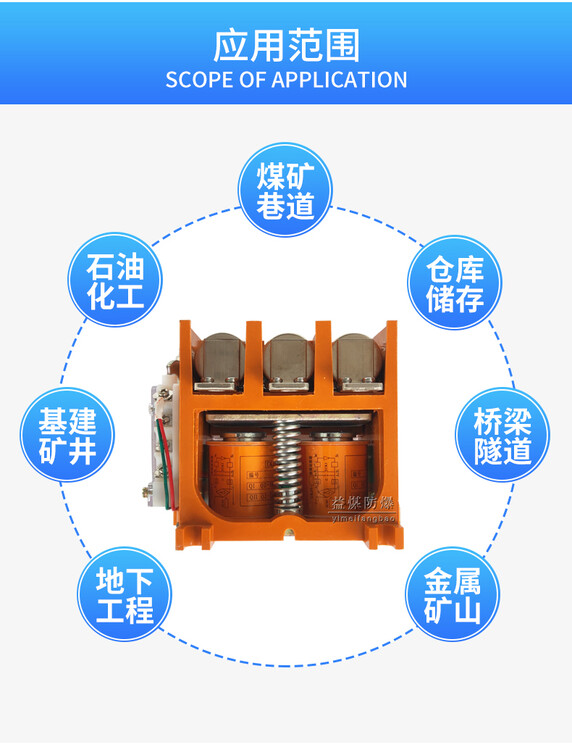

真空開關管是以上封蓋、下封蓋、金屬波紋管和陶瓷管等組成，該真空開關管，外殼采用95瓷絕緣材料制成波紋式的瓷管，它具有爬電距離大、機械強度高、耐熱和耐沖擊的特點。真空開關管內封裝一對動靜觸頭，觸頭材料采用且低截流值的Cu－W－Wc，這樣在滿足開斷性能的條件下，減小開斷過程中由于截流引起的過電壓，提高了真空開關管的使用電壽命。當金屬波紋管軸向運動時帶動動觸頭做分合閘動作。
