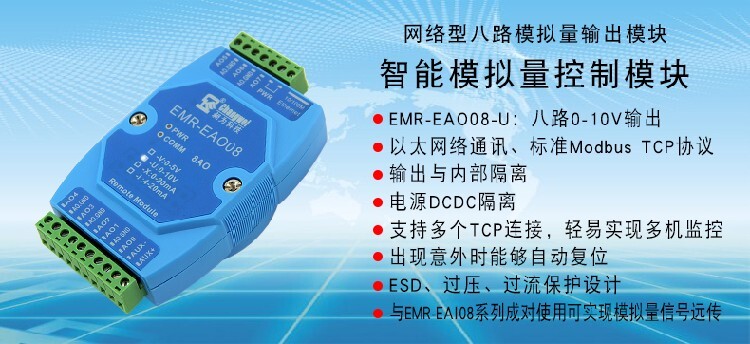

EMR-EAO08為10M/100M自適應網絡型8通道模擬量輸出（AO）模塊。模塊內部電路與現場模擬量輸出信號采用光耦隔離。
EMR-EAO08具有4個分支型號，分別支持0~5V輸出（EMR-EAO08-V）、0~10V輸出（EMR-EAO08-U）、4~20mA輸出（EMR-EAO08-I）、0~20mA輸出（EMR-EAO08-X）。EMR-EAO08支持多主機連接通訊功能，并具有可選的模擬量傳輸映射功能（與我司EMR-EAI08系列網絡型8路模擬量輸入模塊成對使用，用于通過網絡遠程傳輸模擬量信號，即模擬量輸入進來，通過網絡進行傳輸，到遠端再由EMR-EAO08系列網絡型8路模擬量輸出模塊重新輸出模擬量信號）（在模擬量傳輸映射功能開啟、靜態IP地址的情況下，可支持6個MODBUS TCP客戶端連接；在模擬量傳輸映射功能關閉、靜態IP地址的情況下，可支持7個MODBUS TCP客戶端連接）等；EMR-EAO08分辨率為12位、輸出誤差為±0.2%；模擬信號輸出電路與主電路隔離；Cortex-M3高速處理芯片，具有強勁的數據處理能力；看門狗電路設計，在出現意外時能夠自動復位EMR-EAO08，ESD、過壓、過流保護設計，確保系統長期運行穩定可靠。

針對工業應用，EMR-EAO08系列網絡型8路模擬量輸出模塊采用隔離的以太網絡RJ45通訊接口設計，避免工業現場信號對EMR-EAO08通訊接口的影響；具有良好的擴展性能，網絡參數可根據現場自由配置為靜態固定IP或動態DHCP自動獲取IP；標準Modbus TCP通訊協議，支持多種常用功能碼，使得用戶可以更加輕松實現與廣泛 SCADA軟件、HMI 設備及支持Modbus TCP協議的PLC等設備和系統的整合應用；具有通訊超時檢測功能；并且，我們免費提供協議和示例代碼，使您的二次開發更加靈活、簡便、。

EMR-EAO08系列網絡型8路模擬量輸出模塊輔助電源的選擇
當輸出類型為電流型（EMR-EAO08-I，EMR-EAO08-X）的輔助電源選擇與輸出負載有關系，如下表：
輸出負載 輔助電源選擇
小于120歐姆 DC 9V@200mA
小于250歐姆 DC 12V@200mA
小于500歐姆 DC 15V@200mA
小于900歐姆 DC 24V@200mA
值得注意的是，在選取輔助電源時，應當依據上表選擇電壓值低的電源，這樣可以減少模塊自身發熱，從而達到輸出流受溫度的影響小的效果。

輸出類型為電壓型（EMR-EAO08-V，EMR-EAO08-U）的輔助電源選擇與輸出電壓有關系，如下表：
型號 輔助電源選擇
-v：0-5V輸出 DC 9~24V（推薦DC 9V）
-U：0-10V輸出 DC 15~24V（推薦DC 15V）
電源的輸出電流不得小于輸出總電流值加上50mA。

EMR-EAO08系列網絡型8路模擬量輸出模塊指示燈說明
EMR-EAO08有PWR、COMM等共4個指示燈，其中PWR為電源指示燈，COMM為通訊狀態指示燈，另外網口處有2個指示燈（綠色指示燈，橙色指示燈），具體含義如表1.1所示：
PWR 電源指示燈，電源正常時該指示燈恒亮
COMM 通信/故障指示燈：
① 物理線路（網線）連接成功后該指示燈燈亮；
② 有Modbus TCP數據發出時該指示燈閃亮
網絡指示燈 綠色指示燈：物理線路（網絡）連接成功后亮；
橙色指示燈：網口有收發數據時閃亮
表1.1 指示燈工作狀態說明

EMR-EAO08系列網絡型8路模擬量輸出模塊引腳說明
PWR（2位） 電源正、負引腳，無極性
10/100M Ethernet 以太網通訊口（RJ45）
AUX+ 輔助電源正
AUX- 輔助電源負
AO0~AO7 模擬量信號輸出通道正端
AO.GND 模擬量信號輸出通道負端

EMR-EAO08系列網絡型8路模擬量輸出模塊訂購信息
訂購型號 輸出類型 量程 測量誤差（25℃） 溫度漂移
EMR-EAO08-V 電壓輸出 0~5V ±0.2% 50ppm/℃
EMR-EAO08-U 電壓輸出 0~10V ±0.2% 50ppm/℃
EMR-EAO08-I 電流輸出 4~20mA ±0.2% 50ppm/℃
EMR-EAO08-X 電流輸出 0~20mA ±0.2% 50ppm/℃
